M076

Verladerampen

M076

Paarweise Tragkraft bis zu: 3.500 Kg

Diese umfangreiche Baureihe von kompakten und platzsparenden Rampen eignet sich besonders zum Bewegen von gummibereiften Fahrzeugen, die in verschiedenen Branchen wie Landwirtschaft, Gartenbau, Bauwesen und Erdbewegung eingesetzt werden. Beispielsweise: Minitraktoren, Minibagger, Minidumper usw. Sie sind mit verschiedenen Kopftypen erhältlich und passen sich perfekt an die Rampenschächte von leichten Anhängern an. Die Baureihe wird mit Rändern, ohne Ränder oder mit einem einzigen Rand hergestellt und das Produkt wird mit den notwendigen Verankerungslaschen geliefert.
Auf Wunsch ist die Baureihe ohne Ränder mit vulkanisierter Gummibeschichtung erhältlich, und zwar für den Spezialtransport von Walzen und Raupenfahrzeugen mit Stahlketten.

Branchengruppen:

M076

Kopftypen

1
STANDARD- KOPF (L)
STANDARD- KOPF (L)
2
KOPF MIT HAKEN (G) (AUF WUNSCH)
KOPF MIT HAKEN (G) (AUF WUNSCH)
3
KOPF MIT ABSTÜTZUNG (A) (AUF WUNSCH)
KOPF MIT ABSTÜTZUNG (A) (AUF WUNSCH)
4
KOPF MIT ROHR (T) (AUF WUNSCH)
KOPF MIT ROHR (T) (AUF WUNSCH)
ArtikelnummerPaarweise Tragkraft kg
Modell mit Rändern ohne Ränder Achsenabstand 1000 mm Achsenabstand 1250 mm Achsenabstand 1500 mm Standardlänge mm Länge mit Kopftyp "2" mm Länge mit Kopftyp "3" mm Länge mit Kopftyp "4" mm ** Platzbedarf Standardrampe mit Rändern E* mm Paarweises Gewicht Kg
M076/20MM076BL.30.20MM076SL.30.2035003500350019951944184619109128
M076/25MM076BL.30.25MM076SL.30.2523302700350024952444234624109135
M076/30MM076BL.30.30MM076SL.30.3017502000233029952944284629109139
M076/35MM076BL.30.35MM076SL.30.3514001550175034953444334634109145
M076/40MM076BL.30.40MM076SL.30.4011601270140039953944384639109151
M076/45MM076BL.30.45MM076SL.30.4510001070116044954444434644109157

Mindestbreite des Rads oder der Raupenkette 150 mm. Maximale Breite des Rads oder der Raupenkette 220 mm.

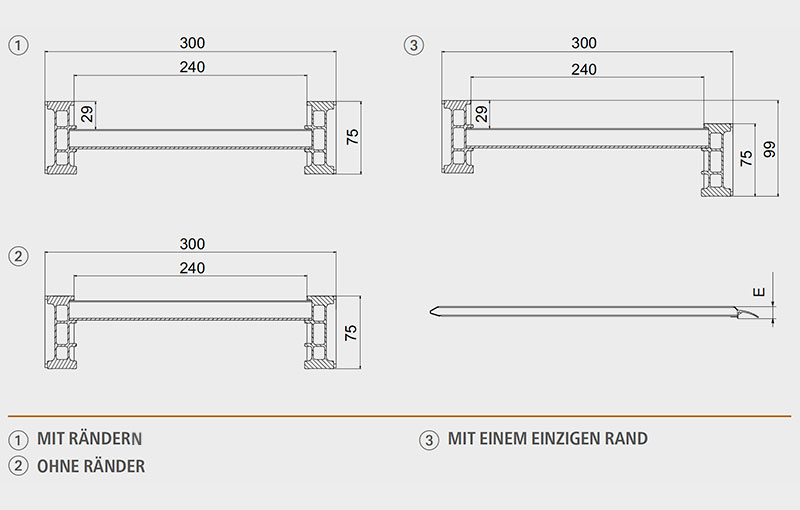

Die Baureihe ist mit einem einzigen Rand erhältlich.

* Platzbedarf E der Standardrampen ohne Ränder entspricht der Trägerhöhe.

** Die Länge mit Auflagetyp 4 der Rampen mit Rändern ist 22mm kleiner als das angegebene Ausmaß.

Verankerungssysteme

Aluminiumlasche (Standard):

Dieses Verankerungssystem hat den Vorteil, dass die Lasche über einen Großteil der Rampenbreite verschoben werden kann und sich im Kopf, in den sie zuvor eingesetzt wurde, drehen kann. Es werden eigene Verschlussdeckel für den Kopf mitgeliefert, damit die Lasche während der Verwendung nicht aus der Rampe rutscht.

Stahlzapfen (auf Wunsch):

Über die Öffnungen im Standardkopf der Rampe und in der Ladefläche kann ein verzinkter Stahlzapfen mit einem Durchmesser von 14 mm und einem Kopf mit 24 mm Durchmesser eingesetzt werden.

Systeme Zum Bewegen

Nylon-Griffe (auf Wunsch):

Das Produkt kann mit stabilen Nylon-Griffen geliefert werden, die das Bewegen vereinfachen. Sie sind je nach gewähltem Produktmodell in den Längen 30 und 60 cm erhältlich. Empfohlene Nylon-Griffen für manuelle Handhabung: 4 Stk je Rampe. Empfohlene Nylon-Griffen für Handhabung durch Hebezeuge: 2 Stk Minimum je Rampe.
