M105F

Verladerampen

M105F

Paarweise Tragkraft bis zu: 29.000 Kg

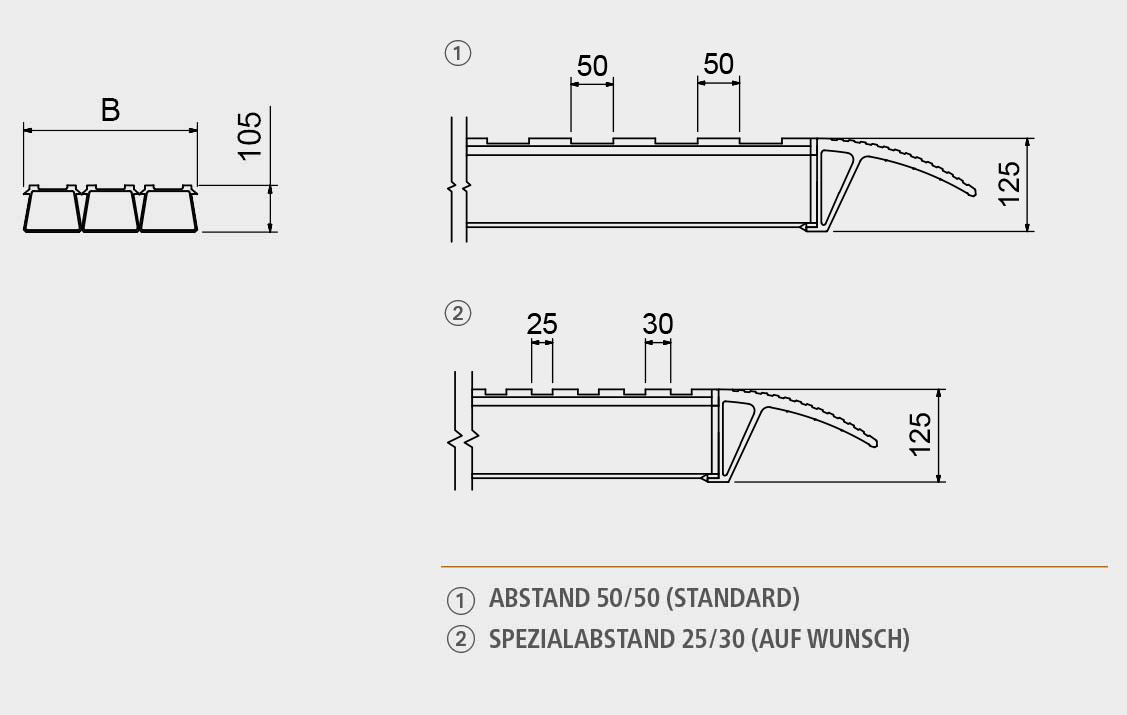

Um die Bedürfnisse jener zu erfüllen, die Schwerstfahrzeuge völlig sicher bewegen müssen, wurde diese Produktbaureihe geplant, die zusammen mit den eingesetzten Profilen und den im Produktionsprozess eingesetzten mechanischen Bearbeitungen herausragende Leistungen garantiert. Die Baureihe wird mit Fräsung im Standardabstand von 50/50 mm angeboten und eignet sich besonders zum Bewegen von Schwerfahrzeugen mit Stahlketten. Auf Wunsch kann das Produkt mit Fräsung im kurzen Abstand von 25/30 mm geliefert werden, falls man Schwerfahrzeuge mit Vollgummireifen bewegen möchte. Sie sind in verschiedenen Breiten und mit verschiedenen Kopftypen erhältlich und sind besonders bei Herstellern von Schwerlastanhängern beliebt, da sie sich perfekt an ihre Anforderungen anpassen. Die Baureihe wird ohne Ränder hergestellt. Das Produkt wird mit den notwendigen Verankerungsketten geliefert.

Branchengruppen:

M105F

Kopftypen

1
STANDARD- KOPF (L)
STANDARD- KOPF (L)
2
KOPF MIT HAKEN (G) (AUF WUNSCH)
KOPF MIT HAKEN (G) (AUF WUNSCH)
3
KOPF MIT ABSTÜTZUNG (A) (AUF WUNSCH)
KOPF MIT ABSTÜTZUNG (A) (AUF WUNSCH)
4
KOPF MIT ROHR (T) (AUF WUNSCH)
KOPF MIT ROHR (T) (AUF WUNSCH)
Paarweise Tragkraft kg
Modell Artikelnummer Achsenabstand 1000 mm Achsenabstand 1500 mm Achsenabstand 2000 mm Länge mm Breite Außen B mm Paarweises Gewicht Kg
M105F/390/1000MM105SL.39.10215002150021500100039041
M105F/390/1500MM105SL.39.15215002150021500150039057
M105F/390/2000MM105SL.39.20137202150021500200039073
M105F/390/2500MM105SL.39.2591451372018000250039089
M105F/390/3000MM105SL.39.3068609145137203000390105
M105F/390/3500MM105SL.39.355485686091453500390121
M105F/390/4000MM105SL.39.404575548568604000390137
M105F/390/4500MM105SL.39.453920457554854500390153
M105F/390/5000MM105SL.39.503430392045755000390168
M105F/520/1000MM105SL.52.10290002900029000100052055
M105F/520/1500MM105SL.52.15290002900029000150052076
M105F/520/2000MM105SL.52.20182902900029000200052098
M105F/520/2500MM105SL.52.251219518290220002500520119
M105F/520/3000MM105SL.52.30914512195182903000520140
M105F/520/3500MM105SL.52.3573159145121953500520161
M105F/520/4000MM105SL.52.406095731591454000520183
M105F/520/4500MM105SL.52.455225609573154500520204
M105F/520/5000MM105SL.52.504575522560955000520225

Verankerungssysteme

Karabinerhaken mit Stahlkette (Standard):

Die Stahlkette muss mit dem mitgelieferten Karabinerhaken an der Ladefläche angehakt und unter der Fahrfläche der Rampe durch die entsprechenden vorgesehenen Befestigungssysteme der Rampe durchgezogen werden.

Stahlzapfen (auf Wunsch):

Über die Öffnungen im Standardkopf der Rampe und in der Ladefläche kann ein verzinkter Stahlzapfen mit einem Durchmesser von 14 mm und einem Kopf mit 24 mm Durchmesser eingesetzt werden.

Systeme Zum Bewegen

Nylon-Griffe (auf Wunsch):

Das Produkt kann mit stabilen Nylon-Griffen geliefert werden, die das Bewegen vereinfachen. Sie sind je nach gewähltem Produktmodell in den Längen 30 und 60 cm erhältlich. Empfohlene Nylon-Griffen für manuelle Handhabung: 4 Stk je Rampe. Empfohlene Nylon-Griffen für Handhabung durch Hebezeuge: 2 Stk Minimum je Rampe.
