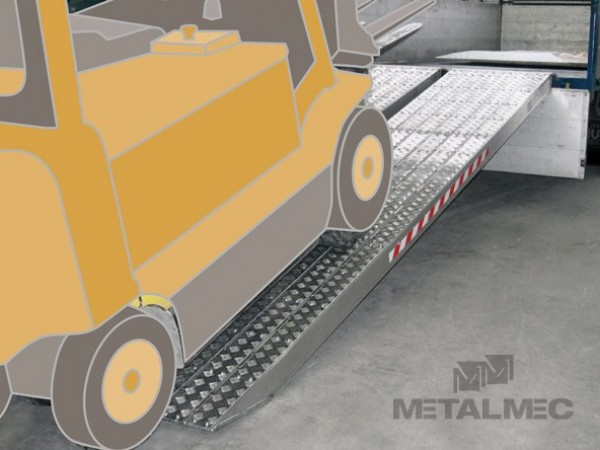

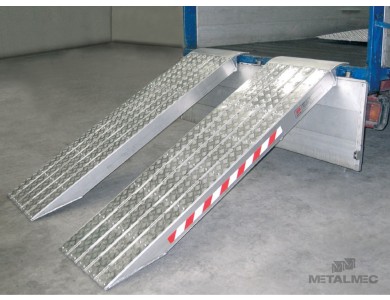

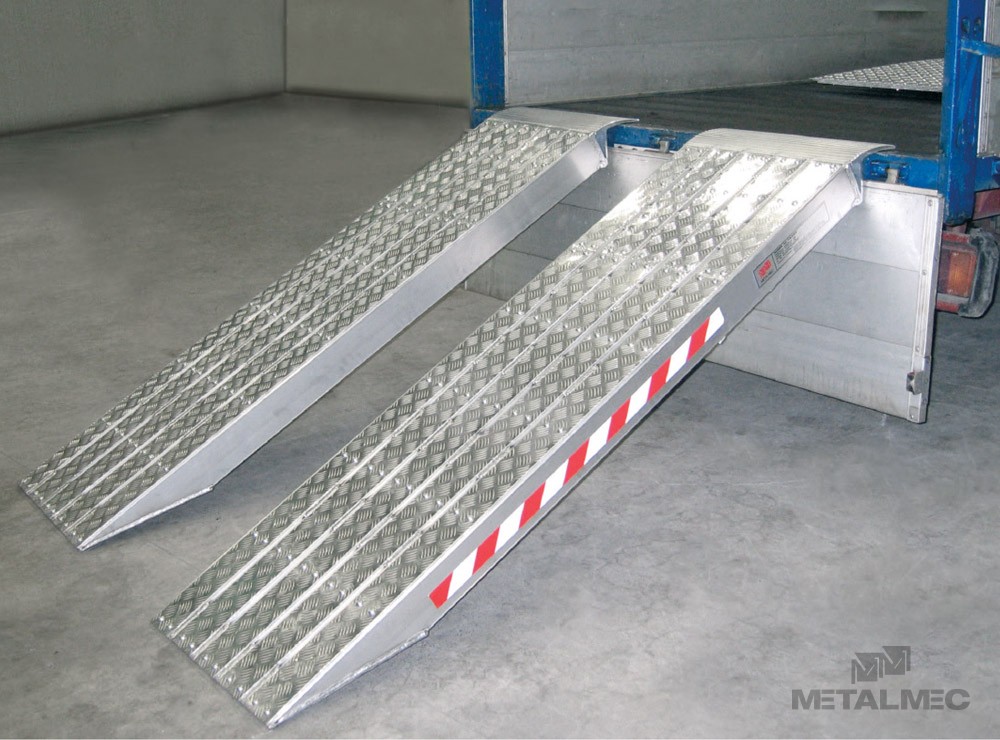

Das bei der Herstellung dieser Rampenbaureihe eingesetzte AluminiumStrangpressprofil gestattet das Bewegen von Fahrzeugen bis zu 26 t. Insbesondere die Rampen der Serie M120S-AL eignen sich aufgrund ihrer Riffelblechbeschichtung besonders zum Bewegen von Fahrzeugen mit Vollgummireifen oder Raupenfahrzeugen mit Gummiketten. Die Rampen der Serie M120S-R hingegen eignen sich dank ihrer vulkanisierten Gummibeschichtung ausgezeichnet zum Bewegen von Walzen und Raupenfahrzeugen mit Stahlketten. Die Beschichtungen können beim Verschleiß selbständig ersetzt werden, da sie mit Schrauben an den Rampen befestigt sind. Sie sind auf Anfrage lieferbar. Die Rampen sind in verschiedenen Breiten und mit verschiedenen Kopftypen erhältlich. Die Baureihe wird ohne Ränder hergestellt. Das Produkt wird mit den notwendigen Verankerungsketten geliefert.
Paarweise Tragkraft kg | |||||||
---|---|---|---|---|---|---|---|

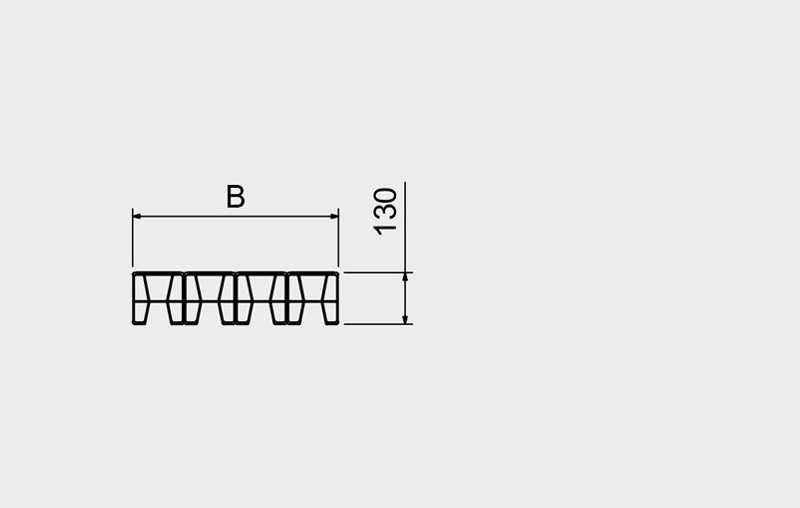

Modell | Artikelnummer | Achsenabstand 1500 mm | Achsenabstand 1750 mm | Achsenabstand 2000 mm | Länge mm | Breite Außen B mm | Paarweises Gewicht Kg |
M120S/3/20 AL | MM120SL.36.20 | 13200 | 13200 | 13200 | 2000 | 360 | 81 |
M120S/3/25 AL | MM120SL.36.25 | 13200 | 13200 | 13200 | 2500 | 360 | 100 |
M120S/3/30 AL | MM120SL.36.30 | 9574 | 11489 | 13200 | 3000 | 360 | 119 |
M120S/3/35 AL | MM120SL.36.35 | 7181 | 8207 | 9574 | 3500 | 360 | 137 |
M120S/3/40 AL | MM120SL.36.40 | 5744 | 6383 | 7181 | 4000 | 360 | 156 |
M120S/3/45 AL | MM120SL.36.45 | 4787 | 5222 | 5744 | 4500 | 360 | 175 |
M120S/3/50 AL | MM120SL.36.50 | 4103 | 4419 | 4787 | 5000 | 360 | 194 |
M120S/3/55 AL | MM120SL.36.55 | 3590 | 3829 | 4103 | 5500 | 360 | 213 |
M120S/4/20 AL | MM120SL.48.20 | 17500 | 17500 | 17500 | 2000 | 480 | 108 |
M120S/4/25 AL | MM120SL.48.25 | 17500 | 17500 | 17500 | 2500 | 480 | 133 |
M120S/4/30 AL | MM120SL.48.30 | 12766 | 15319 | 17500 | 3000 | 480 | 158 |
M120S/4/35 AL | MM120SL.48.35 | 9574 | 10942 | 12766 | 3500 | 480 | 183 |
M120S/4/40 AL | MM120SL.48.40 | 7659 | 8511 | 9574 | 4000 | 480 | 208 |
M120S/4/45 AL | MM120SL.48.45 | 6383 | 6963 | 7659 | 4500 | 480 | 234 |
M120S/4/50 AL | MM120SL.48.50 | 5471 | 5892 | 6383 | 5000 | 480 | 259 |
M120S/4/55 AL | MM120SL.48.55 | 4787 | 5106 | 5471 | 5500 | 480 | 284 |
M120S/5/20 AL | MM120SL.60.20 | 21700 | 21700 | 21700 | 2000 | 600 | 135 |
M120S/5/25 AL | MM120SL.60.25 | 21700 | 21700 | 21700 | 2500 | 600 | 166 |
M120S/5/30 AL | MM120SL.60.30 | 15958 | 19149 | 21700 | 3000 | 600 | 198 |
M120S/5/35 AL | MM120SL.60.35 | 11968 | 13678 | 15958 | 3500 | 600 | 229 |
M120S/5/40 AL | MM120SL.60.40 | 9574 | 10638 | 11968 | 4000 | 600 | 260 |
M120S/5/45 AL | MM120SL.60.45 | 7979 | 8704 | 9574 | 4500 | 600 | 292 |
M120S/5/50 AL | MM120SL.60.50 | 6839 | 7365 | 7979 | 5000 | 600 | 323 |
M120S/5/55 AL | MM120SL.60.55 | 5984 | 6383 | 6839 | 5500 | 600 | 355 |
M120S/6/20 AL | MM120SL.72.20 | 26300 | 26300 | 26300 | 2000 | 720 | 162 |
M120S/6/25 AL | MM120SL.72.25 | 26300 | 26300 | 26300 | 2500 | 720 | 200 |
M120S/6/30 AL | MM120SL.72.30 | 19149 | 22979 | 26300 | 3000 | 720 | 237 |
M120S/6/35 AL | MM120SL.72.35 | 14362 | 16414 | 19149 | 3500 | 720 | 275 |
M120S/6/40 AL | MM120SL.72.40 | 11489 | 12766 | 14362 | 4000 | 720 | 312 |
M120S/6/45 AL | MM120SL.72.45 | 9574 | 10445 | 11489 | 4500 | 720 | 350 |
M120S/6/50 AL | MM120SL.72.50 | 8207 | 8838 | 9574 | 5000 | 720 | 388 |
M120S/6/55 AL | MM120SL.72.55 | 7181 | 7659 | 8207 | 5500 | 720 | 426 |
Die Stahlkette muss mit dem mitgelieferten Karabinerhaken an der Ladefläche angehakt und unter der Fahrfläche der Rampe durch die entsprechenden vorgesehenen Befestigungssysteme der Rampe durchgezogen werden.

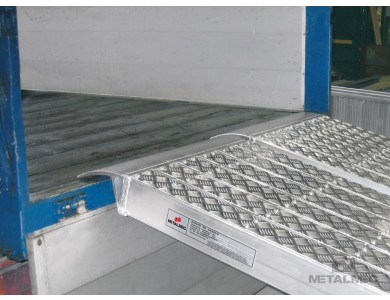

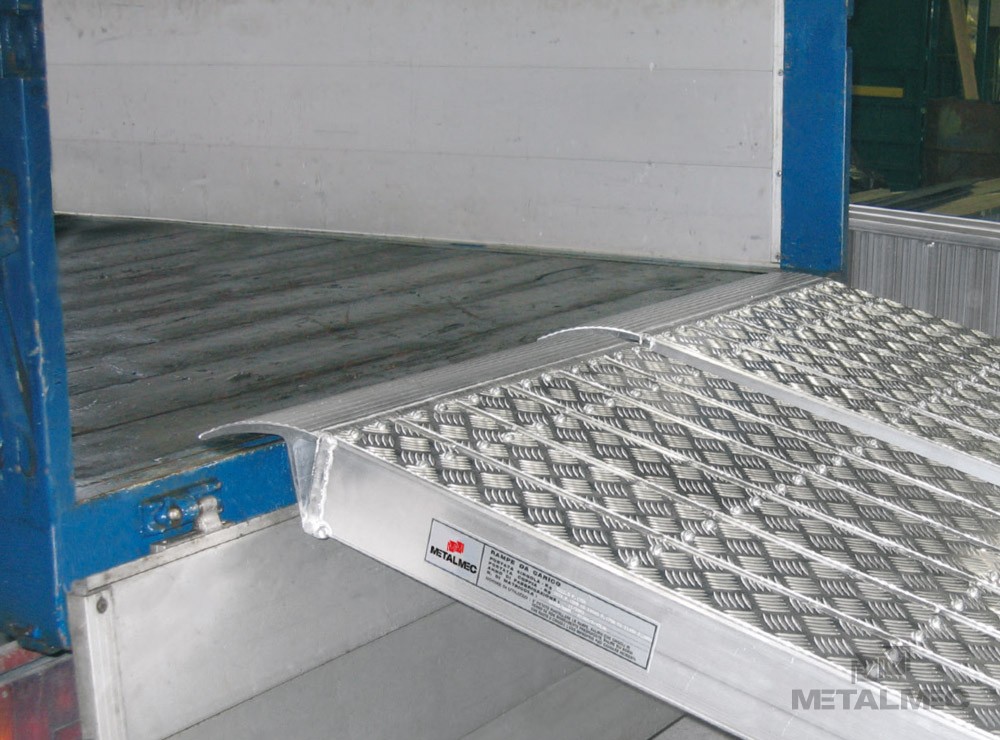

Über die Öffnungen im Standardkopf der Rampe und in der Ladefläche kann ein verzinkter Stahlzapfen mit einem Durchmesser von 14 mm und einem Kopf mit 24 mm Durchmesser eingesetzt werden.
Das Produkt kann mit stabilen Nylon-Griffen geliefert werden, die das Bewegen vereinfachen. Sie sind je nach gewähltem Produktmodell in den Längen 30 und 60 cm erhältlich. Empfohlene Nylon-Griffen für manuelle Handhabung: 4 Stk je Rampe. Empfohlene Nylon-Griffen für Handhabung durch Hebezeuge: 2 Stk Minimum je Rampe.
