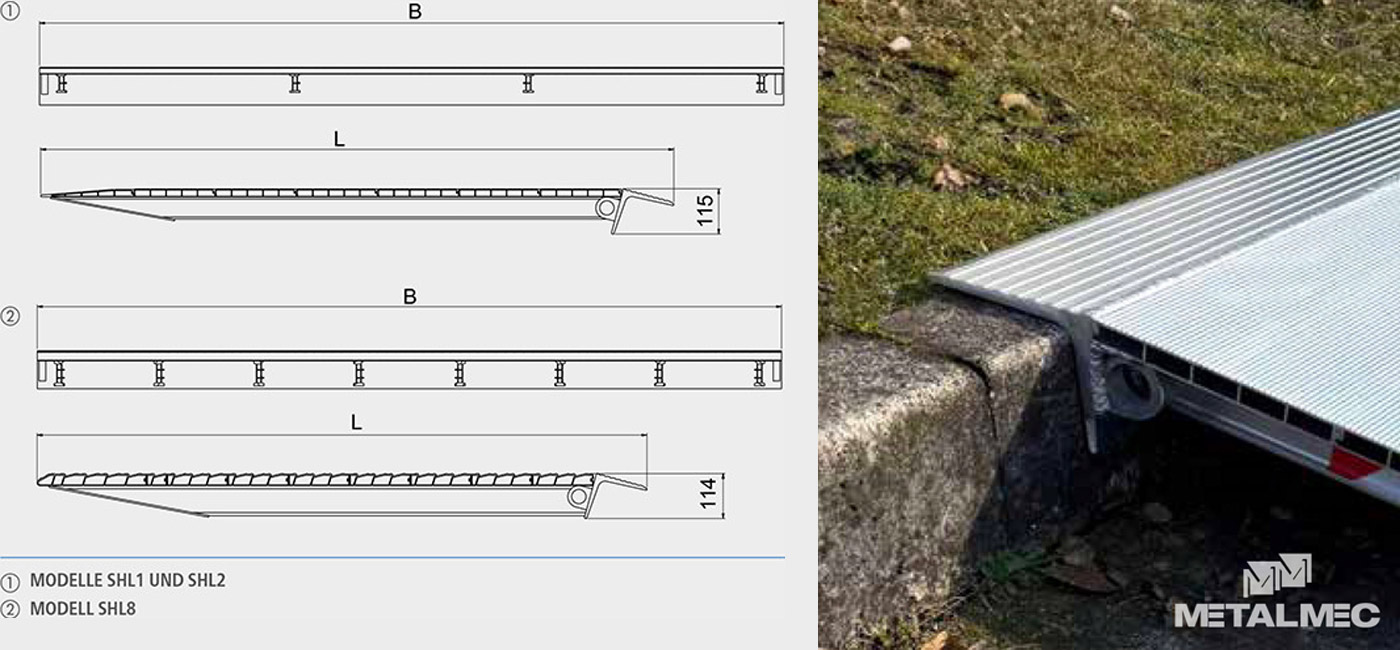

Die SHL-Baureihe, mit einer Länge von 1,5 m und einer Breite von 2,2 m hergestellt, wurde besonders für die Überwindung von Höhenunterschieden von 100 bis 300 mm, z.B. bei Containern entwickelt und gewährleistet dank ihrer Breite maximale Sicherheit beim Befahren von Fahrzeugen. Die Modelle SHL1 und SHL2 sind mit einer speziellen, nach R13 zertifizierten, rutschfesten Trittfläche ausgestattet und eignen sich zum Verladen von Transportkarren, Hand- und Elektrohubwagen.
Das Modell SHL8, aus hochresistenten Profilen ausgestattet, eignet sich für das Verladen von schwereren Fahrzeugen wie Gabelstaplern oder Arbeitsmaschinen
mit Gummirädern oder Raupenketten. Alle Modelle sind serienmäßig mit einem Standardkopf zur Auflage auf der Ladefläche ausgestattet. Die Baureihe ist nur in
der Ausführung ohne Ränder erhältlich.
Paarweise Tragkraft kg | |||||||
---|---|---|---|---|---|---|---|
Modell | Artikelnummer | Achsenabstand 1000 mm | Achsenabstand 1500 mm | Länge L mm | Breite Außen B mm | Überwindbarer min./max. Höhenunterschied | Gewicht kg |
SHL1/100 | MM530SL.0100 | 1000 | - | 1562 | 2200 | 100 / 119 | 57 |
SHL1/120 | MM530SL.0120 | 1000 | - | 1562 | 2200 | 120 / 139 | 58 |
SHL1/140 | MM530SL.0140 | 1000 | - | 1562 | 2200 | 140 / 159 | 58 |
SHL1/160 | MM530SL.0160 | 1000 | - | 1561 | 2200 | 160 / 189 | 58 |
SHL1/190 | MM530SL.0190 | 1000 | - | 1561 | 2200 | 190 / 219 | 58 |
SHL1/220 | MM530SL.0220 | 1000 | - | 1561 | 2200 | 220 / 259 | 58 |
SHL1/260 | MM530SL.0260 | 1000 | - | 1560 | 2200 | 260 / 300 | 58 |
SHL2/100 | MM520SL.0100 | 2000 | - | 1562 | 2200 | 100 / 119 | 66 |
SHL2/120 | MM520SL.0120 | 2000 | - | 1562 | 2200 | 120 / 139 | 66 |
SHL2/140 | MM520SL.0140 | 2000 | - | 1562 | 2200 | 140 / 159 | 66 |
SHL2/160 | MM520SL.0160 | 2000 | - | 1561 | 2200 | 160 / 189 | 66 |
SHL2/190 | MM520SL.0190 | 2000 | - | 1561 | 2200 | 190 / 219 | 67 |
SHL2/220 | MM520SL.0220 | 2000 | - | 1561 | 2200 | 220 / 259 | 67 |
SHL2/260 | MM520SL.0260 | 2000 | - | 1560 | 2200 | 260 / 300 | 67 |
SHL8/140 | MM510SL.0140 | - | 8000 | 1503 | 2200 | 140 / 159 | 88 |
SHL8/160 | MM510SL.0160 | - | 8000 | 1503 | 2200 | 160 / 179 | 89 |
SHL8/180 | MM510SL.0180 | - | 8000 | 1503 | 2200 | 180 / 99 | 89 |
SHL8/200 | MM510SL.0200 | - | 8000 | 1503 | 2200 | 200 / 219 | 89 |
SHL8/220 | MM510SL.0220 | - | 8000 | 1503 | 2200 | 220 / 239 | 90 |
SHL8/240 | MM510SL.0240 | - | 8000 | 1503 | 2200 | 240 / 269 | 90 |
SHL8/270 | MM510SL.0270 | - | 8000 | 1503 | 2200 | 270 / 300 | 90 |
Die Stahlkette muss mit dem mitgelieferten Karabinerhaken an der Ladefläche angehakt und unter der Fahrfläche der Rampe durch die entsprechenden vorgesehenen Befestigungssysteme der Rampe durchgezogen werden.
Das Produkt kann mit stabilen Nylon-Griffen geliefert werden, die das Bewegen vereinfachen. Sie sind je nach gewähltem Produktmodell in den Längen 30 und 60 cm erhältlich. Empfohlene Nylon-Griffen für manuelle Handhabung: 4 Stk je Event-Schiene. Empfohlene Nylon-Griffen für Handhabung durch Hebezeuge: 2 Stk Minimum je Event-Schiene.
