M085

Rampes de chargement

M085

Charge maxi de la paire: 3.400 Kg

Cette vaste gamme de rampes compactes avec encombrement réduit est particulièrement adaptée à la manutention des engins à roues ou chenilles en caoutchouc utilisés dans différents secteurs, qui vont de l’agriculture au jardinage, du bâtiment à l’industrie de terrassement, comme: les mini tracteurs, les mini pelles mécaniques, les mini tombereaux, etc. Disponibles avec différentes types de tête, elles s’adaptent particulièrement aux logements des remorques légers. La gamme est réalisée avec bords, sans bords ou avec un seul bord et le produit est fourni avec les languettes d’ancrage nécessaires.
La gamme sans bords peut également être fournie avec un revêtement en caoutchouc vulcanisé sur demande, pour la manutention des rouleaux compresseurs et des engins à chenilles en acier.

Secteurs De Vente:

M085

Types de Tête

1
TÊTE STANDARD (L)
TÊTE STANDARD (L)
2
TÊTE AVEC CROCHET (G) (EN OPTION)
TÊTE AVEC CROCHET (G) (EN OPTION)
3
TÊTE AVEC APPUI (A) (EN OPTION)
TÊTE AVEC APPUI (A) (EN OPTION)
4
TÊTE AVEC TUBE (T) (EN OPTION)
TÊTE AVEC TUBE (T) (EN OPTION)
Code ArticlePortée du couple kg
Modèle avec bords sans bords Empattement 1000 mm Empattement 1250 mm Empattement 1500 mm Longueur standard mm Longueur avec tête type "2" mm Longueur avec tête type "3" mm Longueur avec tête type "4" mm Encombrement rampe standard avec bords E* mm Poids au couple kg
M085/20MM085BL.30.20MM085SL.30.2030003400340019951944184619109125
M085/25MM085BL.30.25 MM085SL.30.2521002600300024952444234624109128
M085/30MM085BL.30.30MM085SL.30.3015001710210029952944284629109133
M085/35MM085BL.30.35MM085SL.30.3512001330150034953444334634109138
M085/40MM085BL.30.40MM085SL.30.4010001090120039953944384639109144
M085/45MM085BL.30.45MM085SL.30.45850920100044954444434644109149

Largeur minimale de la roue ou de la chenille 150 mm. Largeur maximale de la roue ou de la chenille 220 mm.

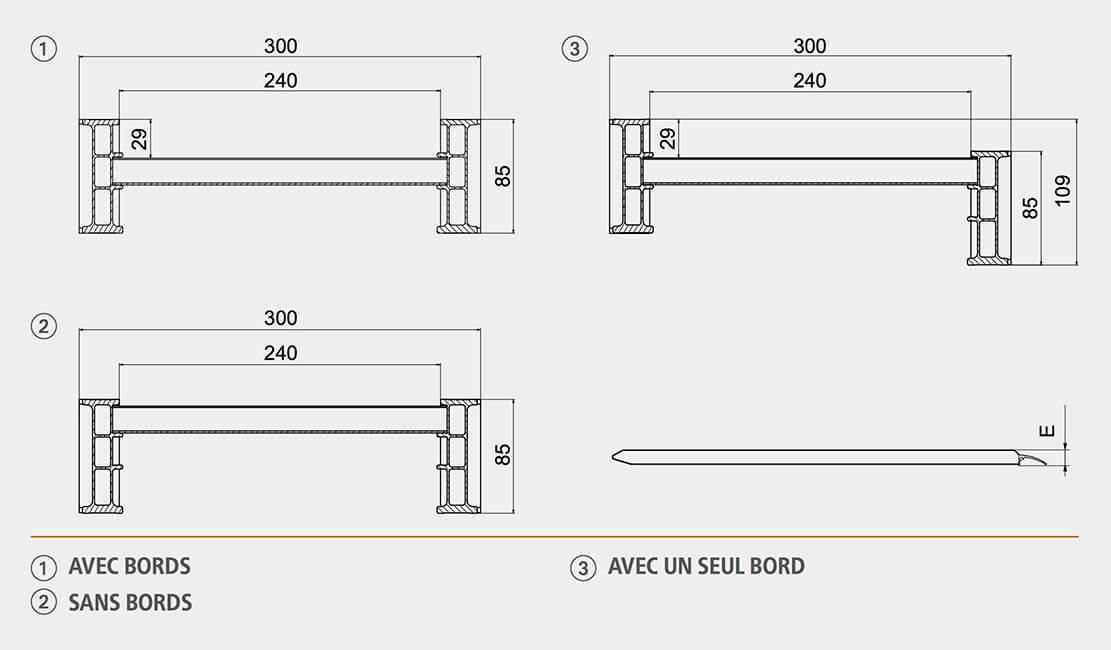

La gamme est disponible avec un seul bord.
* Encombrement E des rampes standard sans bords égal à la hauteur du profil.
** La longueur avec tête type 4 de rampes avec rebords est inférieure de 22 mm par rapport à la mesure indiquée.

Systèmes d'ancrage

Languette en aluminium (standard):

ce système d'ancrage présente l'avantage d'une languette qui coulisse sur une bonne partie de la largeur de la rampe et pivote dans la tête où elle a été introduite. Des bouchons de fermeture pour la tête sont également fournis de sorte que la languette ne ressorte pas de la rampe durant l'utilisation.

Axe en acier (sur demande):

Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.

Systèmes de manutention

Poignées en Nylon (sur demande) :

le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
