M105F

Rampes de chargement

M105F

Charge maxi de la paire: 29.000 Kg

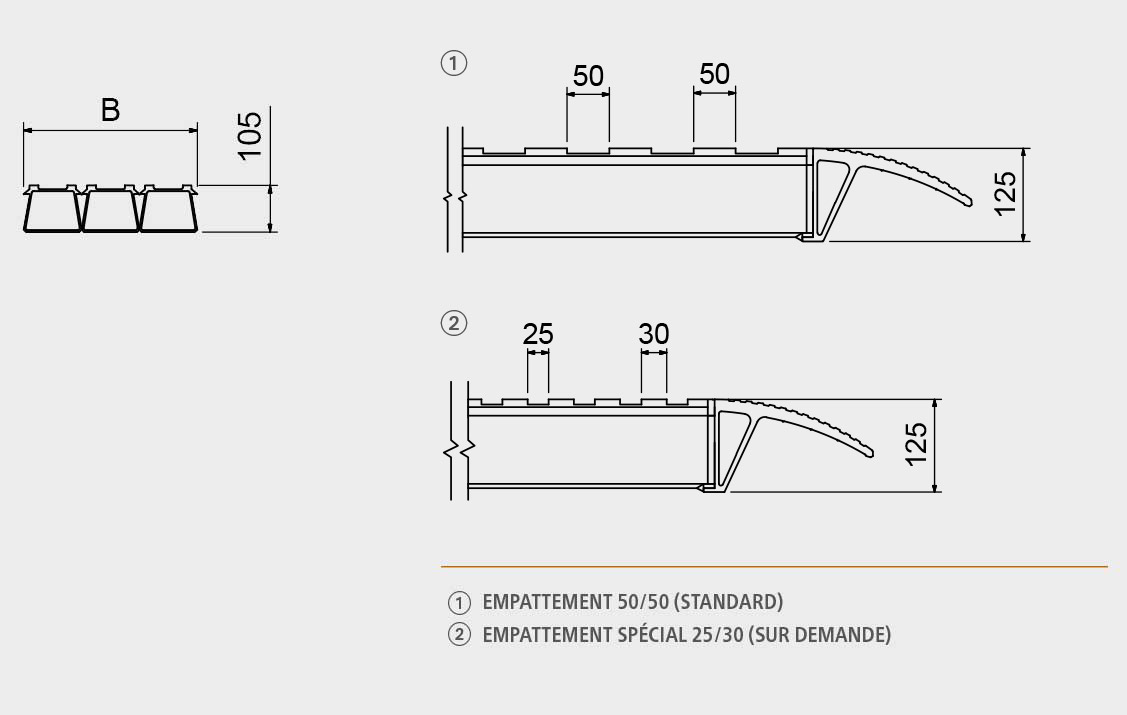

Pour répondre aux nécessités de ceux qui doivent manutentionner des engins extrêmement lourds en toute sécurité, nous avons conçu cette gamme de produits qui garantit des performances d'exception grâce aux profils utilisés et aux usinages mécaniques réalisés durant le processus de fabrication. La gamme est proposée avec un fraisage sur empattement standard de 50/50 mm et elle s'avère particulièrement adaptée pour manutentionner les engins lourds dotés de chenilles en acier. Sur demande, le produit peut être fourni avec fraisage à empattement court de 25/30 mm si on doit manutentionner des engins lourds avec des roues à bandage caoutchouc plein. Disponibles en différentes largeurs et avec différents types de tête, ces rampes sont particulièrement appréciées par les constructeurs de remorques lourdes car elles sont parfaitement adaptées à leurs besoins. La gamme est réalisée sans bords et le produit est fourni avec les chaînes d'ancrage nécessaires.

Secteurs De Vente:

M105F

Types de Tête

1
TÊTE STANDARD (L)
TÊTE STANDARD (L)
2
TÊTE AVEC CROCHET (G) (EN OPTION)
TÊTE AVEC CROCHET (G) (EN OPTION)
3
TÊTE AVEC APPUI (A) (EN OPTION)
TÊTE AVEC APPUI (A) (EN OPTION)
4
TÊTE AVEC TUBE (T) (EN OPTION)
TÊTE AVEC TUBE (T) (EN OPTION)
Portée du couple kg
Modèle Code Article Empattement 1000 mm Empattement 1500 mm Empattement 2000 mm Longueur mm Largeur externe B mm Poids au couple kg
M105F/390/1000MM105SL.39.10215002150021500100039041
M105F/390/1500MM105SL.39.15215002150021500150039057
M105F/390/2000MM105SL.39.20137202150021500200039073
M105F/390/2500MM105SL.39.2591451372018000250039089
M105F/390/3000MM105SL.39.3068609145137203000390105
M105F/390/3500MM105SL.39.355485686091453500390121
M105F/390/4000MM105SL.39.404575548568604000390137
M105F/390/4500MM105SL.39.453920457554854500390153
M105F/390/5000MM105SL.39.503430392045755000390168
M105F/520/1000MM105SL.52.10290002900029000100052055
M105F/520/1500MM105SL.52.15290002900029000150052076
M105F/520/2000MM105SL.52.20182902900029000200052098
M105F/520/2500MM105SL.52.251219518290220002500520119
M105F/520/3000MM105SL.52.30914512195182903000520140
M105F/520/3500MM105SL.52.3573159145121953500520161
M105F/520/4000MM105SL.52.406095731591454000520183
M105F/520/4500MM105SL.52.455225609573154500520204
M105F/520/5000MM105SL.52.504575522560955000520225

Systèmes d'ancrage

Manille avec chaîne en acier (standard):

La chaîne en acier doit être fixée au plan de chargement avec la manille fournie, puis enfilée sous le chemin de piétinement de la rampe, dans les systèmes d’ancrage prévus de la chaîne.

Axe en acier (sur demande):

Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.

Systèmes de manutention

Poignées en Nylon (sur demande) :

le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
