M120F

Rampes de chargement

M120F

Charge maxi de la paire: 29.000 Kg

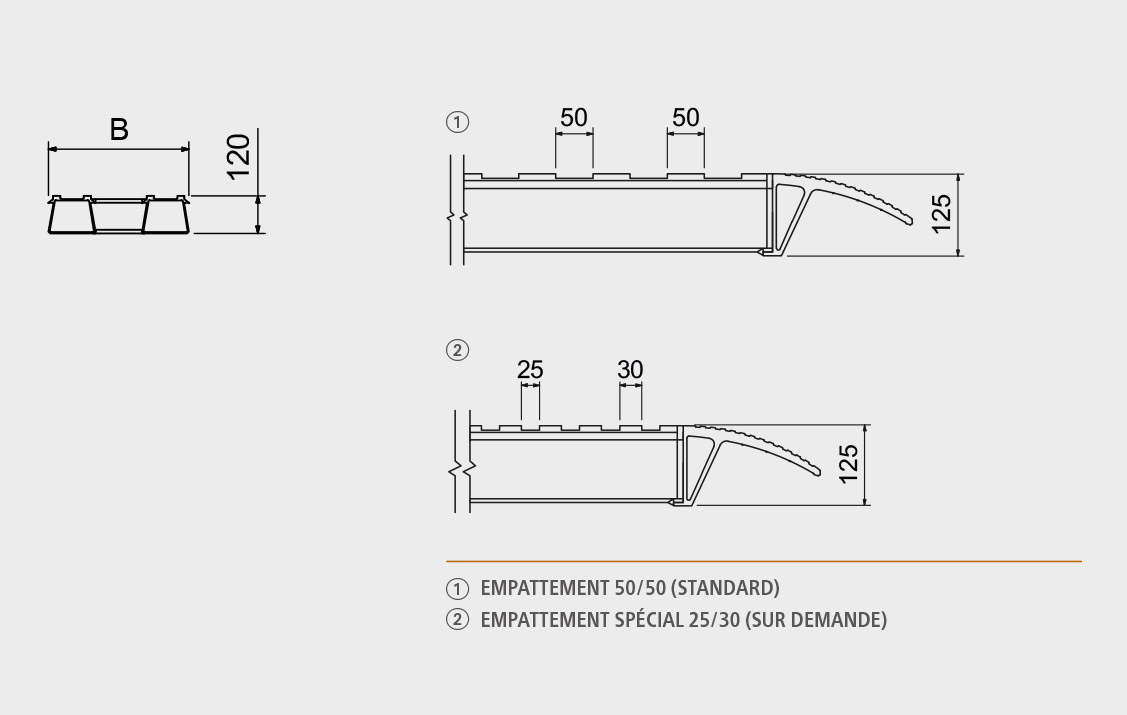

Pour répondre aux nécessités de ceux qui doivent manutentionner des engins extrêmement lourds en toute sécurité, nous avons conçu cette gamme de produits qui garantit des performances d'exception grâce aux profils utilisés et aux usinages mécaniques réalisés durant le processus de fabrication. La gamme est proposée avec un fraisage sur empattement standard de 50/50 mm et elle s'avère particulièrement adaptée pour manutentionner les engins lourds dotés de chenilles en acier. Sur demande, le produit peut être fourni avec fraisage à empattement court de 25/30 mm si on doit manutentionner des engins lourds avec des roues à bandage caoutchouc plein. Disponibles en différentes largeurs et avec différents types de tête, ces rampes sont particulièrement appréciées par les constructeurs de remorques lourdes car elles sont parfaitement adaptées à leurs besoins. La gamme est réalisée sans bords et le produit est fourni avec les chaînes d'ancrage nécessaires.

Secteurs De Vente:

M120F

Types de Tête

1
TÊTE STANDARD (L)
TÊTE STANDARD (L)
2
TÊTE AVEC CROCHET (G) (EN OPTION)
TÊTE AVEC CROCHET (G) (EN OPTION)
3
TÊTE AVEC APPUI (A) (EN OPTION)
TÊTE AVEC APPUI (A) (EN OPTION)
4
TÊTE AVEC TUBE (T) (EN OPTION)
TÊTE AVEC TUBE (T) (EN OPTION)
Portée du couple kg
Modèle Code Article Empattement 1000 mm Empattement 1500 mm Empattement 2000 mm Longueur mm Largeur externe B mm Poids au couple kg
M120F/390/1000MM122SL.39.10215002150021500100039039
M120F/390/1500MM122SL.39.15215002150021500150039052
M120F/390/2000MM122SL.39.20134102150021500200039067
M120F/390/2500MM122SL.39.2589401341018000250039081
M120F/390/3000MM122SL.39.306705894013410300039094
M120F/390/3500MM122SL.39.355365670589403500390107
M120F/390/4000MM122SL.39.404470536567054000390122
M120F/390/4500MM122SL.39.453830447053654500390136
M120F/390/5000MM122SL.39.503350383044705000390149
M120F/450/1000MM122SL.45.10290002900029000100045051
M120F/450/1500MM122SL.45.15290002900029000150045071
M120F/450/2000MM122SL.45.20201152900029000200045091
M120F/450/2500MM122SL.45.251341020115220002500450112
M120F/450/3000MM122SL.45.301005513410201153000450132
M120F/450/3500MM122SL.45.35804510055134103500450152
M120F/450/4000MM122SL.45.4067058045100554000450172
M120F/450/4500MM122SL.45.455745670580454500450192
M120F/450/5000MM122SL.45.505030574567055000450212

Systèmes d'ancrage

Manille avec chaîne en acier (standard):

La chaîne en acier doit être fixée au plan de chargement avec la manille fournie, puis enfilée sous le chemin de piétinement de la rampe, dans les systèmes d’ancrage prévus de la chaîne.

Axe en acier (sur demande):

Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.

Systèmes de manutention

Poignées en Nylon (sur demande) :

le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
