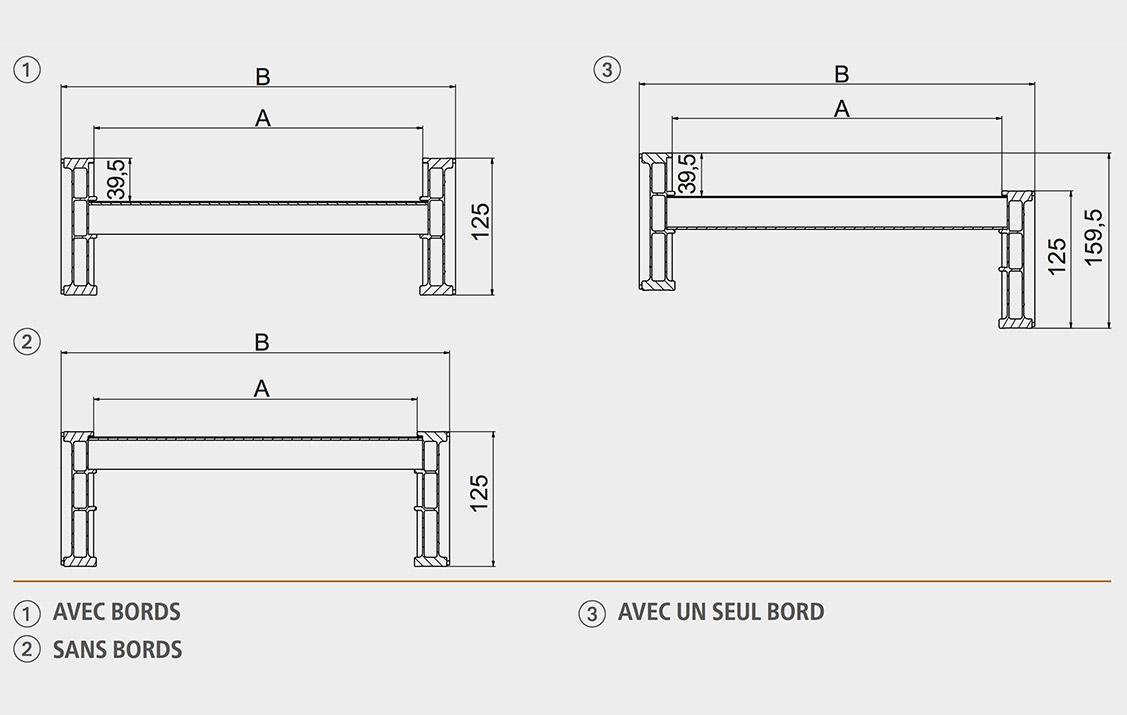

Cette gamme de rampes de chargement et déchargement réalisées avec des profils d’aluminium extrudé de haute qualité est particulièrement adaptée à la manutention des engins à roues ou chenilles en caoutchouc de moyenne capacité, utilisés dans différents secteurs, qui vont de l’agriculture au jardinage, du bâtiment à l’industrie de terrassement, comme : les tracteurs, les pelles mécaniques, les tombereaux etc. Disponibles en différentes largeurs et avec différents types de tête, elles sont particulièrement appréciées par les constructeurs de remorques car elles sont parfaitement adaptées à leurs besoins. La gamme est réalisée avec bords, sans bords ou avec un seul bord et le produit est fourni avec les languettes d’ancrage nécessaires. La gamme sans bords peut également être fournie avec un revêtement en caoutchouc vulcanisé sur demande, pour la manutention des rouleaux compresseurs et des engins à chenilles en acier.
Code Article | Portée du couple kg | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Modèle | avec bords | sans bords | Empattement 1000 mm | Empattement 1500 mm | Empattement 2000 mm | Longueur standard mm | Longueur avec tête type "2" mm | Longueur avec tête type "3" mm | Longueur avec tête type "4" mm | Largeur interne A mm | Largeur externe B mm | Poids au couple kg |
M125/25 | MM126BL.36.25 | MM126SL.36.25 | 4580 | 6000 | 6000 | 2485 | 2434 | 2336 | 2400 | 300 | 360 | 44 |
M125/30 | MM126BL.36.30 | MM126SL.36.30 | 3435 | 4580 | 6000 | 2985 | 2934 | 2836 | 2900 | 300 | 360 | 52 |
M125/35 | MM126BL.36.35 | MM126SL.36.35 | 2750 | 3435 | 4580 | 3485 | 3434 | 3336 | 3400 | 300 | 360 | 60 |
M125/40 | MM126BL.36.40 | MM126SL.36.40 | 2290 | 2750 | 3435 | 3985 | 3934 | 3836 | 3900 | 300 | 360 | 67 |
M125/45 | MM126BL.36.45 | MM126SL.36.45 | 1965 | 2290 | 2750 | 4485 | 4434 | 4336 | 4400 | 300 | 360 | 74 |
M125/50 | MM126BL.36.50 | MM126SL.36.50 | 1720 | 1965 | 2290 | 4985 | 4934 | 4836 | 4900 | 300 | 360 | 82 |
Largeur minimale de la roue ou de la chenille 200 mm. Largeur maximale de la roue ou de la chenille 280 mm. | ||||||||||||
M125/25L | MM126BL.40.25 | MM126SL.40.25 | 4580 | 6000 | 6000 | 2485 | 2434 | 2336 | 2400 | 340 | 400 | 46 |
M125/30L | MM126BL.40.30 | MM126SL.40.30 | 3435 | 4580 | 6000 | 2985 | 2934 | 2836 | 2900 | 340 | 400 | 55 |
M125/35L | MM126BL.40.35 | MM126SL.40.35 | 2750 | 3435 | 4580 | 3485 | 3434 | 3336 | 3400 | 340 | 400 | 64 |
M125/40L | MM126BL.40.40 | MM126SL.40.40 | 2290 | 2750 | 3435 | 3985 | 3934 | 3836 | 3900 | 340 | 400 | 73 |
M125/45L | MM126BL.40.45 | MM126SL.40.45 | 1965 | 2290 | 2750 | 4485 | 4434 | 4336 | 4400 | 340 | 400 | 81 |
M125/50L | MM126BL.40.50 | MM126SL.40.50 | 1720 | 1965 | 2290 | 4985 | 4934 | 4836 | 4900 | 340 | 400 | 90 |
Largeur minimale de la roue ou de la chenille 200 mm. Largeur maximale de la roue ou de la chenille 320 mm. | ||||||||||||
La gamme est disponible avec un seul bord. |
ce système d'ancrage présente l'avantage d'une languette qui coulisse sur une bonne partie de la largeur de la rampe et pivote dans la tête où elle a été introduite. Des bouchons de fermeture pour la tête sont également fournis de sorte que la languette ne ressorte pas de la rampe durant l'utilisation.
Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.
le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
