M140

Rampes de chargement

M140

Charge maxi de la paire: 7.000 kg

Réalisées pour la manutention des engins à roues ou chenilles en caoutchouc avec une charge moyenne, utilisés dans des différents secteurs comme l'agriculture, le jardinage, le bâtiment ou l’industrie de terrassement, tels que : les tracteurs, les pelleteuses, les tombereaux et les nacelles. Disponibles en différentes largeurs et avec différents types de tête, elles sont particulièrement appréciées par les constructeurs de remorques car elles sont parfaitement adaptées à leurs besoins. La gamme est réalisée avec bords, sans bords, avec un seul bord et le produit est fourni avec les chaînes d’ancrage nécessaires.
La gamme sans bords peut également être fournie avec un revêtement en caoutchouc vulcanisé sur demande, pour la manutention des rouleaux compresseurs et des engins à chenilles en acier.

Secteurs De Vente:

M140

Types de Tête

1
TÊTE STANDARD (L)
TÊTE STANDARD (L)
2
TÊTE AVEC CROCHET (G) (EN OPTION)
TÊTE AVEC CROCHET (G) (EN OPTION)
3
TÊTE AVEC APPUI (A) (EN OPTION)
TÊTE AVEC APPUI (A) (EN OPTION)
4
TÊTE AVEC TUBE (T) (EN OPTION)
TÊTE AVEC TUBE (T) (EN OPTION)
Code ArticlePortée du couple kg
Modèle avec bords sans bords Empattement 1000 mm Empattement 1500 mm Empattement 2000 mm Longueur standard mm Longueur avec tête type "2" mm Longueur avec tête type "3" mm Longueur avec tête type "4" mm Largeur interne A mm Largeur externe B mm Poids au couple kg
M140/25MM141BL.40.25MM141SL.40.25554070007000250024502336240034040055
M140/30MM141BL.40.30MM141SL.40.30415555407000300029502836290034040065
M140/35MM141BL.40.35MM141SL.40.35332541555540350034503336340034040070
M140/40MM141BL.40.40MM141SL.40.40277033254155400039503836390034040080
M140/45MM141BL.40.45MM141SL.40.45237527703325450044504336440034040089
M140/50MM141BL.40.50MM141SL.40.50208023752770500049504836490034040098
Largeur minimale de la roue ou de la chenille 200 mm. Largeur maximale de la roue ou de la chenille 320 mm.
M140/25LMM141BL.46.25MM141SL.46.25554070007000250024502336240040046059
M140/30LMM141BL.46.30MM141SL.46.30415555407000300029502836290040046071
M140/35LMM141BL.46.35MM141SL.46.35332541555540350034503336340040046076
M140/40LMM141BL.46.40MM141SL.46.40227033254155400039503836390040046086
M140/45LMM141BL.46.45MM141SL.46.45237527703325450044504336440040046096
M140/50LMM141BL.46.50MM141SL.46.502080237527705000495048364900400460106
Largeur minimale de la roue ou de la chenille 200 mm. Largeur maximale de la roue ou de la chenille 380 mm.

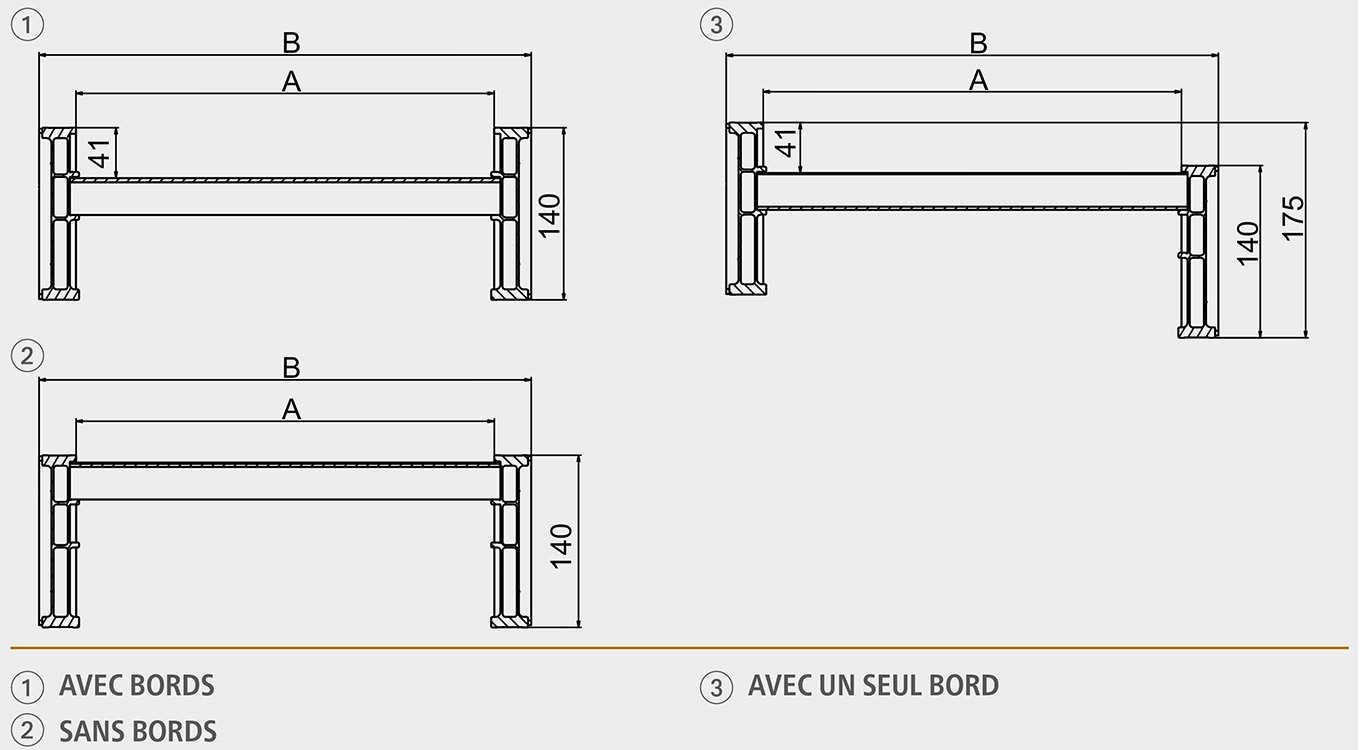

La gamme est disponible avec un seul bord.

Systèmes d'ancrage

Manille avec chaîne en acier (standard):

La chaîne en acier doit être fixée au plan de chargement avec la manille fournie, puis enfilée sous le chemin de piétinement de la rampe, dans les systèmes d’ancrage prévus de la chaîne.

Axe en acier (sur demande):

Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.

Étrier en acier (sur demande): ce système d’ancrage comprend un étrier en acier zingué qui doit être intercalé entre le plan de chargement et le hayon. L’étrier peut se déplacer et pivoter sur une bonne partie de la largeur de la rampe permettant ainsi de trouver la meilleure position possible.

Systèmes de manutention

Poignées en Nylon (sur demande) :

le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
