Les rampes les plus robustes et les plus résistantes de cette gamme sont adaptées à la manutention des engins supportant des charges élevées, utilisés dans différents secteurs comme l'agriculture et le jardinage, le bâtiment et l’industrie de terrassement, etc. les tracteurs, les pelleteuses, les décapeuses et les plateformes aériennes. Particulièrement adaptées pour charger et décharger les containers. Disponibles en différentes largeurs et avec différents types de tête, ces rampes sont particulièrement appréciées par les constructeurs de remorques lourdes car elles sont parfaitement adaptées à leurs besoins. La gamme est réalisée avec bords, sans bords, avec un seul bord et le produit est fourni avec les chaînes d’ancrage nécessaires. La gamme sans bords peut également être fournie avec un revêtement en caoutchouc vulcanisé sur demande, pour la manutention des rouleaux compresseurs et des engins à chenilles en acier.
Code Article | Portée du couple kg | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Modèle | avec bords | sans bords | Empattement 1000 mm | Empattement 1500 mm | Empattement 2000 mm | Longueur standard mm | Longueur avec tête type "2" mm | Longueur avec tête type "3" mm | Longueur avec tête type "4" mm | Poids au couple kg |
M170/25 | MM171BL.51.25 | MM171SL.51.25 | 9600 | 10000 | 10000 | 2500 | 2450 | 2336 | 2400 | 76 |
M170/30 | MM171BL.51.30 | MM171SL.51.30 | 7200 | 9600 | 10000 | 3000 | 2950 | 2836 | 2900 | 89 |
M170/35 | MM171BL.51.35 | MM171SL.51.35 | 5760 | 7200 | 9600 | 3500 | 3450 | 3336 | 3400 | 103 |
M170/40 | MM171BL.51.40 | MM171SL.51.40 | 4800 | 5760 | 7200 | 4000 | 3950 | 3836 | 3900 | 117 |
M170/45 | MM171BL.51.45 | MM171SL.51.45 | 4110 | 4800 | 5760 | 4500 | 4450 | 4336 | 4400 | 130 |
M170/50 | MM171BL.51.50 | MM171SL.51.50 | 3600 | 4110 | 4800 | 5000 | 4950 | 4836 | 4900 | 144 |
M170/55 | MM171BL.51.55 | MM171SL.51.55 | 3200 | 3600 | 4110 | 5500 | 5450 | 5336 | 5400 | 158 |
Largeur minimale de la roue ou de la chenille 200 mm. Largeur maximale de la roue ou de la chenille 430 mm.

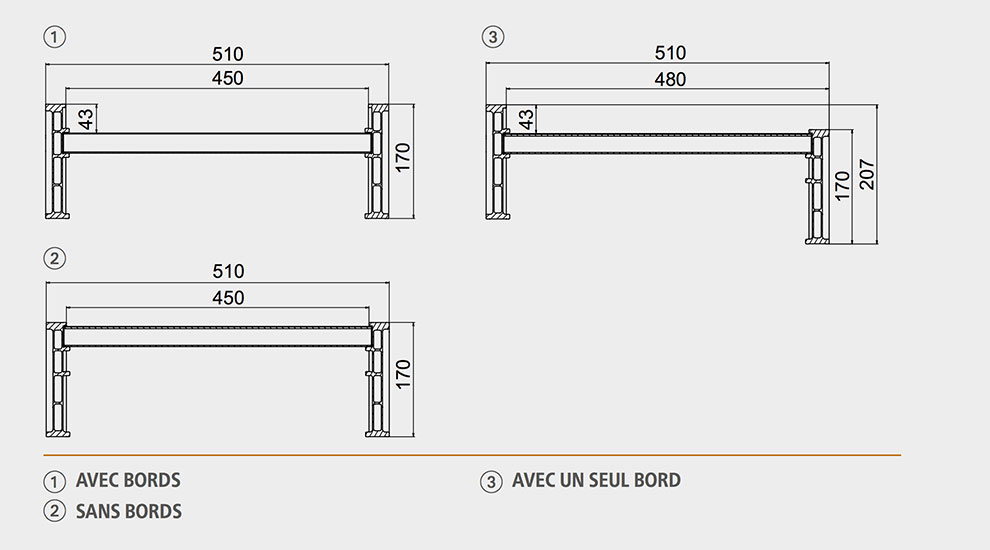

La gamme est disponible avec un seul bord.
La chaîne en acier doit être fixée au plan de chargement avec la manille fournie, puis enfilée sous le chemin de piétinement de la rampe, dans les systèmes d’ancrage prévus de la chaîne.
Un axe en acier zingué de 14 mm de diamètre avec une tête 24 mm diamètre peut être introduit à travers les trous de la tête standard de la rampe et du plan de chargement.
le produit peut être fourni muni de robustes poignées en nylon pour faciliter la manutention. Elles existent en deux longueurs de 30 et 60 cm, selon le modèle choisi. Sangles conseillées pour manutention manuelle: 4 pcs par rampe. Sangles conseillées pour manutention par moyens de levage: 2 pcs minimum par rampe.
