M030B3

Rampe di carico

M030B3

Portata alla coppia fino a: 2.900 Kg

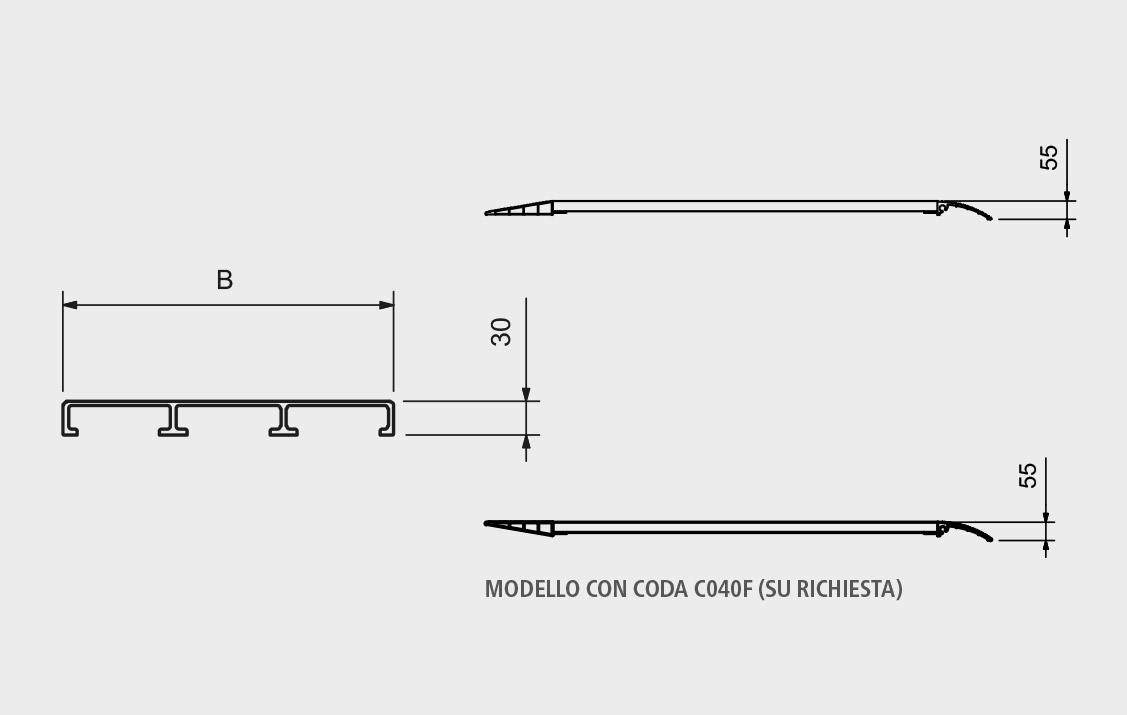

Questa gamma è stata progettata per fornire la massima capacità di carico unitamente ad un profilo molto sottile. Il profilo di alluminio utilizzato presenta delle particolari tranciature che conferiscono alle rampe oltre ad un notevole grip, la capacità di drenare facilmente elementi fastidiosi quali acqua, fango e neve. Grazie alla possibilità di montare diversi tipi di testate si prestano a molteplici settori di utilizzo, dall’agricoltura all’edilizia, dalla logistica ad applicazioni per mezzi adibiti al recupero di autoveicoli. La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Per ottimizzare il trasporto questa gamma di rampe può essere fornita nella versione incernierata pieghevole. Per gli utilizzatori che non desiderano avere discontinuità di inclinazione tra la coda e la superficie di lavoro della rampa, su richiesta è possibile fornire la gamma di prodotto con coda del tipo C040F che assolve a tale scopo.

Settori d'interesse:

M030B3

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Portata alla coppia kg
Modello Codice Articolo Passo 500 mm Passo 750 mm Passo 1000 mm Lunghezza mm Larghezza esterna B mm Peso alla coppia kg
M030B3/15MM035SL.30.15117815702355150031518
M030B3/20MM035SL.30.207859421178200031523
M030B3/25MM035SL.30.25589673785250031528
M030B3/30MM035SL.30.30447496559300031533
M030B3/35MM035SL.30.35353385423350031538
M030B3/40MM035SL.30.40285307334400031543
M030B3/15/2MM035SL.60.15235629002900150061535
M030B3/20/2MM035SL.60.20157018842356200061545
M030B3/25/2MM035SL.60.25117813461570250061555
M030B3/30/2MM035SL.60.308949931119300061565
M030B3/35/2MM035SL.60.35707770847350061575
M030B3/40/2MM035SL.60.40571615668400061585

Versione incernierata: 400 kg alla coppia per tutti i modelli M030B3 ad esclusione dei modelli M030B3/35 e M030B3/40 per i quali si devono considerare le portate inferiori indicate in tabella.

Sistemi di ancoraggio

Linguetta in alluminio (standard):

questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
