M040B3

rampe di carico

M040B3

Portata alla coppia fino a: 2.900 Kg

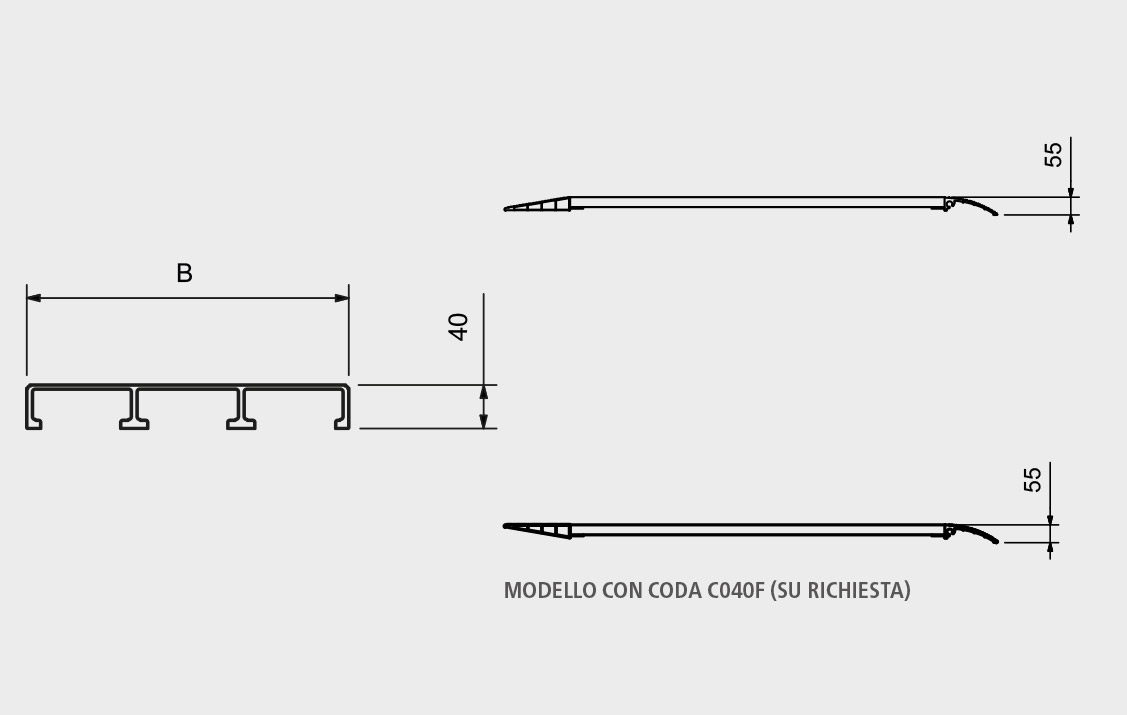

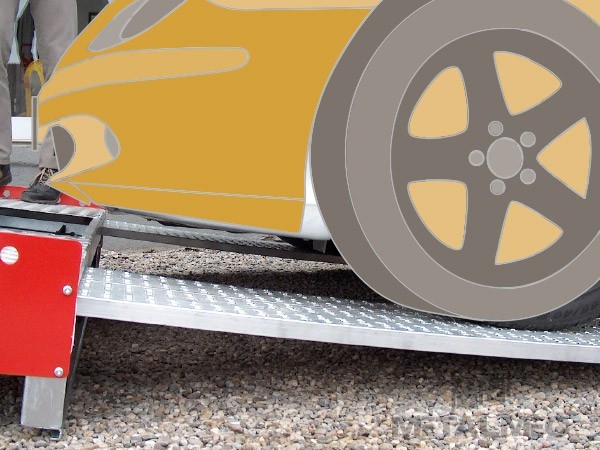

Questa gamma è stata progettata per fornire la massima capacità di carico unitamente ad un profilo molto sottile. Il profilo di alluminio utilizzato presenta delle particolari tranciature che conferiscono alle rampe oltre ad un notevole grip, la capacità di drenare facilmente elementi fastidiosi quali acqua, fango e neve. Grazie alla possibilità di montare diversi tipi di testate si prestano a molteplici settori di utilizzo, dall’agricoltura all’edilizia, dalla logistica ad applicazioni per mezzi adibiti al recupero di autoveicoli. La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Per ottimizzare il trasporto questa gamma di rampe può essere fornita nella versione incernierata pieghevole. Per gli utilizzatori che non desiderano avere discontinuità di inclinazione tra la coda e la superficie di lavoro della rampa, su richiesta è possibile fornire la gamma di prodotto con coda del tipo C040F che assolve a tale scopo.

Settori d'interesse:

M040B3

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Portata alla coppia kg
Modello Codice Articolo Passo 500 mm Passo 750 mm Passo 1000 mm Lunghezza mm Larghezza esterna B mm Peso alla coppia kg
M040B3/15MM045SL.30.15213223702370150031521
M040B3/20MM045SL.30.20142117052132200031527
M040B3/25MM045SL.30.25106612181421250031533
M040B3/30MM045SL.30.308108991012300031539
M040B3/35MM045SL.30.35639697767350031545
M040B3/40MM045SL.30.40517557604400031551
M040B3/15/2MM045SL.60.15290029002900150061540
M040B3/20/2MM045SL.60.20284229002900200061552
M040B3/25/2MM045SL.60.25213224362842250061564
M040B3/30/2MM045SL.60.30162017992025300061576
M040B3/35/2MM045SL.60.35127913951535350061588
M040B3/40/2MM045SL.60.401035111512084000615100

Versione incernierata: 500 kg alla coppia per tutti i modelli M040B3.

Sistemi di ancoraggio

Linguetta in alluminio (standard):

questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
