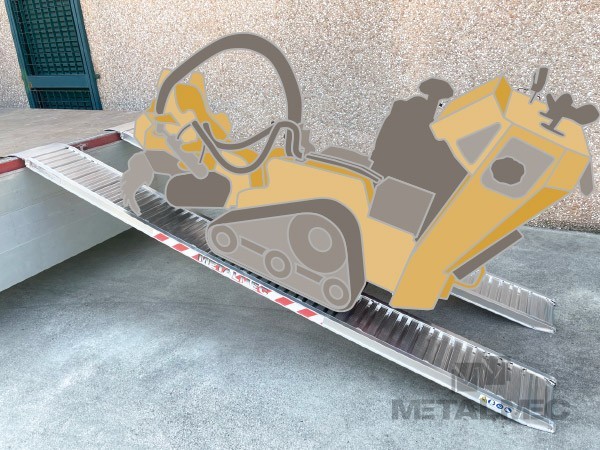

Questa vasta gamma di rampe compatte con ingombro ridotto è particolarmente adatta alla movimentazione di mezzi gommati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: mini trattori, mini escavatori, mini dumper etc. Disponibili con diversi tipi di testate si adattano particolarmente ai vani dei rimorchi leggeri. La gamma viene realizzata con bordi, senza bordi o con un solo bordo ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.
Codice Articolo | Portata alla coppia kg | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

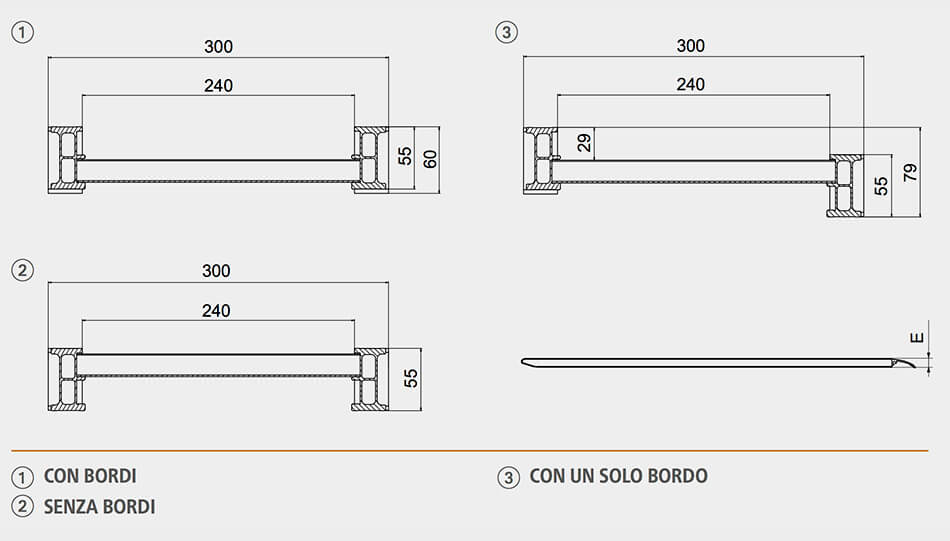

Modello | con bordi | senza bordi | Passo 1000 mm | Passo 1250 mm | Passo 1500 mm | Lunghezza standard mm | Lunghezza con testata tipo "2" mm | Lunghezza con testata tipo "3" mm | Lunghezza con testata tipo "4" mm | Ingombro rampa standard con bordi E* mm | Ingombro rampa standard senza bordi E mm | Peso alla coppia kg |
M055/15 | MM055BL.30.15 | MM055SL.30.15 | 2500 | 2500 | 2500 | 1495 | 1444 | 1346 | 1388 | 83 | 59 | 15 |
M055/20 | MM055BL.30.20 | MM055SL.30.20 | 1500 | 2000 | 2500 | 1995 | 1944 | 1846 | 1888 | 83 | 59 | 20 |
M055/25 | MM055BL.30.25 | MM055SL.30.25 | 1000 | 1200 | 1500 | 2495 | 2444 | 2346 | 2388 | 83 | 59 | 25 |
M055/30 | MM055BL.30.30 | MM055SL.30.30 | 750 | 850 | 1000 | 2995 | 2944 | 2846 | 2888 | 83 | 59 | 29 |
M055/35 | MM055BL.30.35 | MM055SL.30.35 | 600 | 660 | 750 | 3495 | 3444 | 3346 | 3388 | 83 | 59 | 34 |
M055/40 | MM055BL.30.40 | MM055SL.30.40 | 500 | 540 | 600 | 3995 | 3944 | 3846 | 3888 | 83 | 59 | 39 |
Larghezza minima della ruota o del cingolo 150 mm. Larghezza massima della ruota o del cingolo 220 mm.
La gamma è disponibile con un solo bordo.
questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.
attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.
il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
