M085

rampe di carico

M085

Portata alla coppia fino a: 3.400 Kg

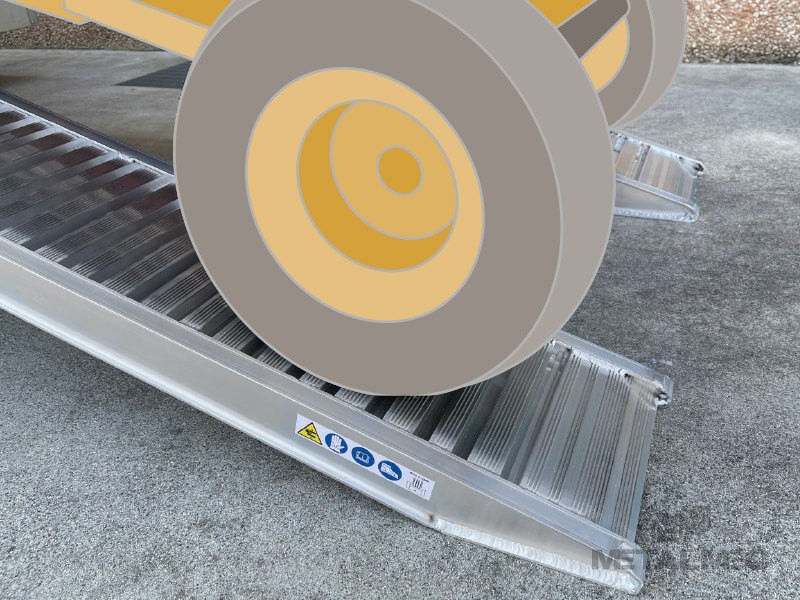

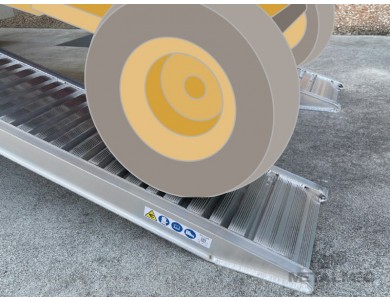

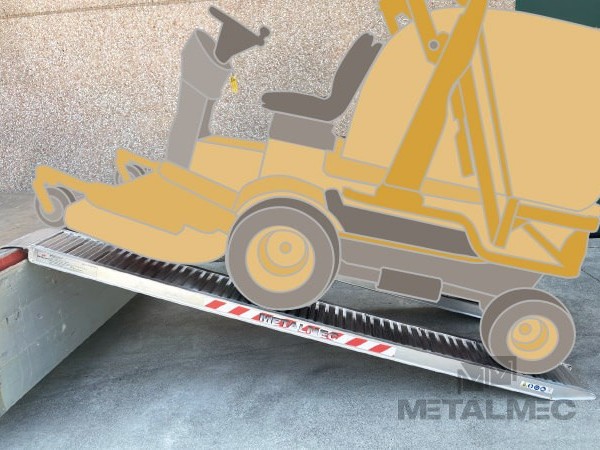

Questa vasta gamma di rampe compatte con ingombro ridotto è particolarmente adatta alla movimentazione di mezzi gommati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: mini trattori, mini escavatori, mini dumper etc. Disponibili con diversi tipi di testate si adattano particolarmente ai vani dei rimorchi leggeri. La gamma viene realizzata con bordi, senza bordi o con un solo bordo ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

M085

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg
Modello con bordi senza bordi Passo 1000 mm Passo 1250 mm Passo 1500 mm Lunghezza standard mm Lunghezza con testata tipo "2" mm Lunghezza con testata tipo "3" mm Lunghezza con testata tipo "4" mm Ingombro rampa standard con bordi E* mm Peso alla coppia kg
M085/20MM085BL.30.20MM085SL.30.2030003400340019951944184619109125
M085/25MM085BL.30.25 MM085SL.30.2521002600300024952444234624109128
M085/30MM085BL.30.30MM085SL.30.3015001710210029952944284629109133
M085/35MM085BL.30.35MM085SL.30.3512001330150034953444334634109138
M085/40MM085BL.30.40MM085SL.30.4010001090120039953944384639109144
M085/45MM085BL.30.45MM085SL.30.45850920100044954444434644109149

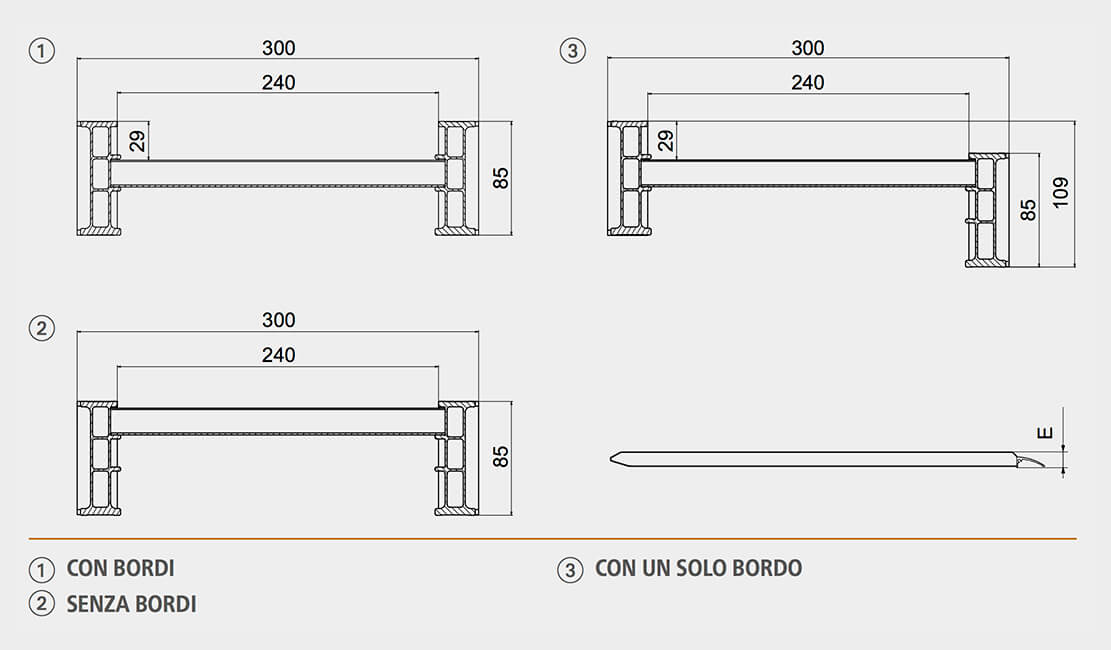

Larghezza minima della ruota o del cingolo 150 mm. Larghezza massima della ruota o del cingolo 220 mm.
La gamma è disponibile con un solo bordo.
* Ingombro E delle rampe standard senza bordi è uguale all’altezza D del montante.
** La lunghezza con testata tipo 4 delle rampe con bordi è inferiore di 22mm rispetto alla misura indicata.

Sistemi di ancoraggio

Linguetta in alluminio (standard):

questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
