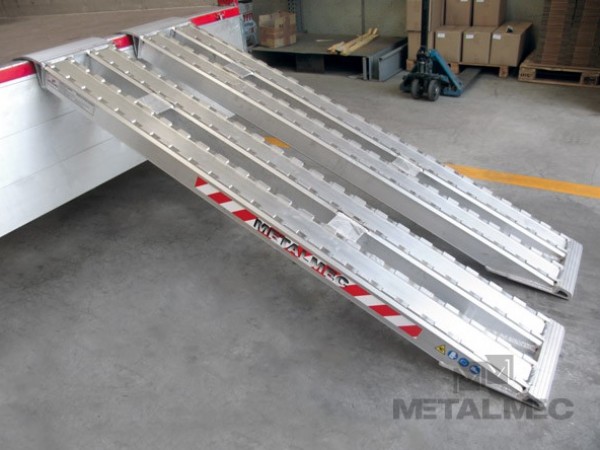

M120F

rampe di carico

M120F

Portata alla coppia fino a: 29.000 Kg

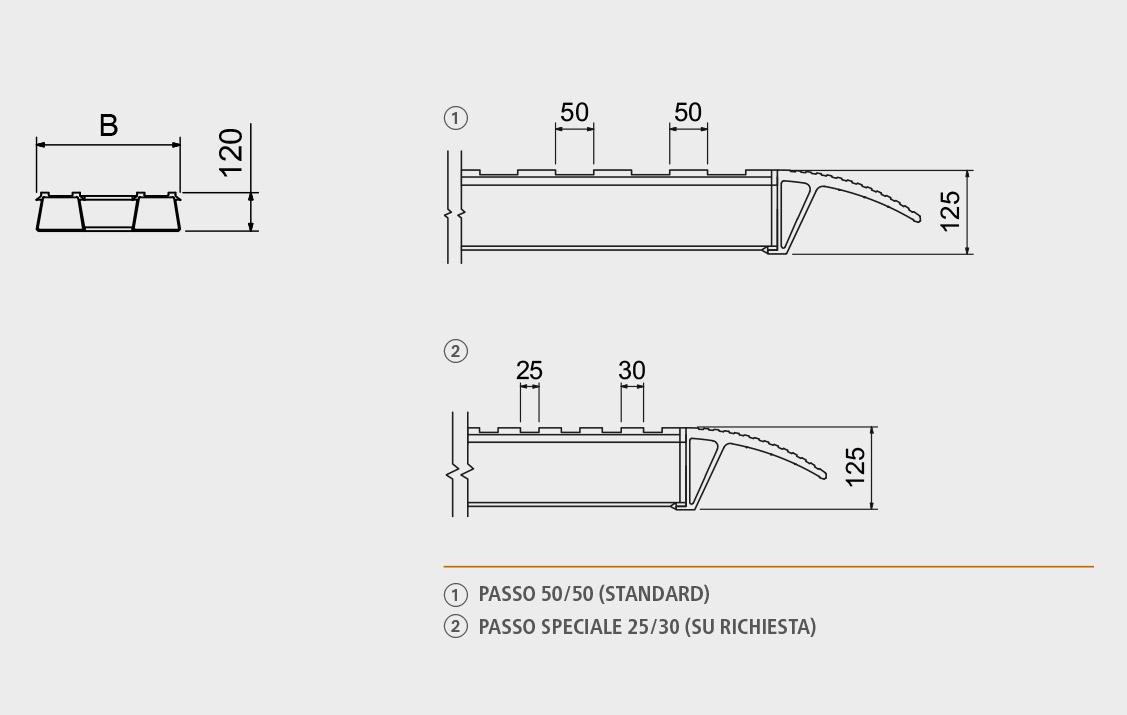

Per esaudire le necessità di chi deve movimentare mezzi con elevatissimi carichi in completa sicurezza, è stata progettata questa gamma di prodotti che unitamente ai profili utilizzati ed alle lavorazioni meccaniche implementate nel processo produttivo garantiscono prestazioni eccezionali. La gamma viene proposta con fresatura a passo standard pari a 50/50 mm ed è particolarmente adatta per movimentare pesanti mezzi con cingoli in acciaio. Su richiesta è possibile fornire il prodotto con fresatura a passo corto pari a 25/30 mm nel caso si voglia movimentare pesanti mezzi con ruote in gomma piene. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio.

Settori d'interesse:

M120F

Tipi di Testata

1
Testata standard (L)
Testata standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Portata alla coppia kg
Modello Codice Articolo Passo 1000 mm Passo 1500 mm Passo 2000 mm Lunghezza mm Larghezza esterna B mm Peso alla coppia kg
M120F/390/1000MM122SL.39.10215002150021500100039039
M120F/390/1500MM122SL.39.15215002150021500150039052
M120F/390/2000MM122SL.39.20134102150021500200039067
M120F/390/2500MM122SL.39.2589401341018000250039081
M120F/390/3000MM122SL.39.306705894013410300039094
M120F/390/3500MM122SL.39.355365670589403500390107
M120F/390/4000MM122SL.39.404470536567054000390122
M120F/390/4500MM122SL.39.453830447053654500390136
M120F/390/5000MM122SL.39.503350383044705000390149
M120F/450/1000MM122SL.45.10290002900029000100045051
M120F/450/1500MM122SL.45.15290002900029000150045071
M120F/450/2000MM122SL.45.20201152900029000200045091
M120F/450/2500MM122SL.45.251341020115220002500450112
M120F/450/3000MM122SL.45.301005513410201153000450132
M120F/450/3500MM122SL.45.35804510055134103500450152
M120F/450/4000MM122SL.45.4067058045100554000450172
M120F/450/4500MM122SL.45.455745670580454500450192
M120F/450/5000MM122SL.45.505030574567055000450212

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
