M120F/600

rampe di carico

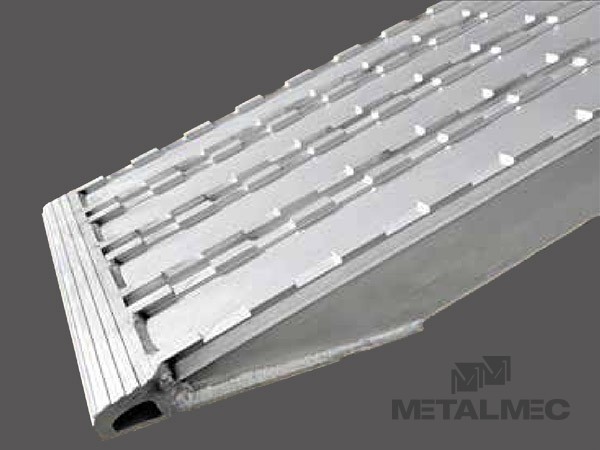

M120F/600

Portata alla coppia fino a: 35.000 Kg

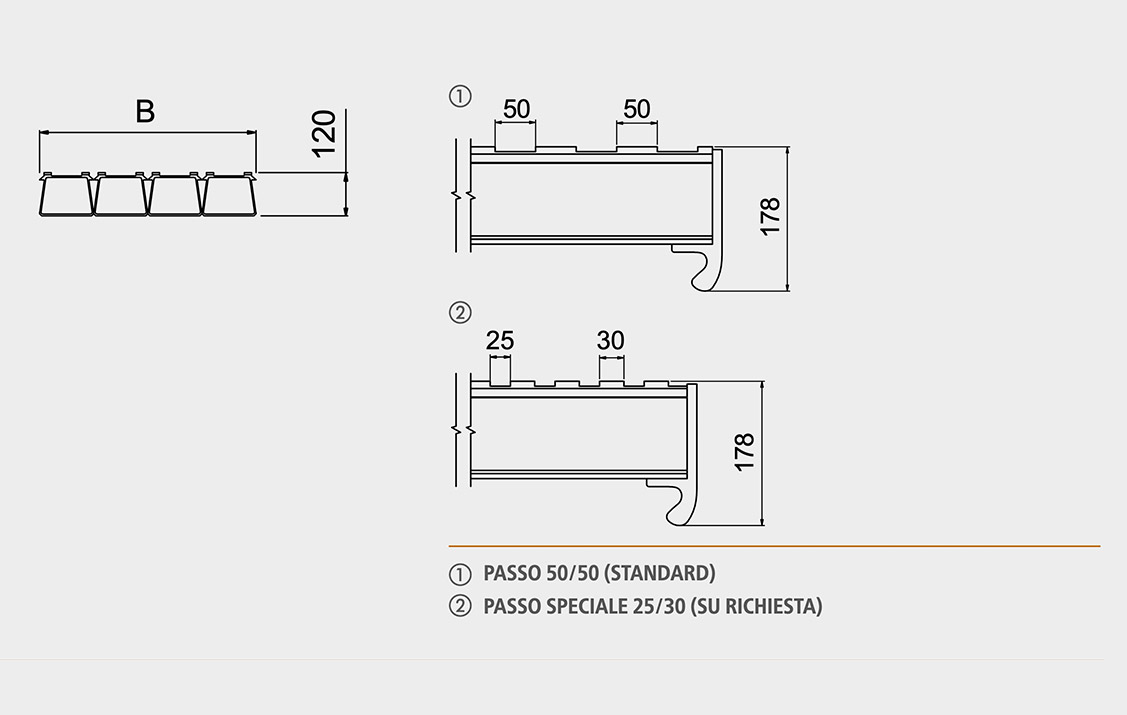

Per esaudire le necessità di chi deve movimentare mezzi con elevatissimi carichi in completa sicurezza, è stata progettata questa gamma di prodotti che unitamente ai profili utilizzati ed alle lavorazioni meccaniche implementate nel processo produttivo garantiscono prestazioni eccezionali. La gamma viene proposta con fresatura a passo standard pari a 50/50 mm ed è particolarmente adatta per movimentare pesanti mezzi con cingoli in acciaio. Su richiesta è possibile fornire il prodotto con fresatura a passo corto pari a 25/30 mm nel caso si voglia movimentare pesanti mezzi con ruote in gomma piene. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio.

Settori d'interesse:

M120F/600

Tipi di Testata

1
Testata con appoggio (A) (Standard)
Testata con appoggio (A) (Standard)
2
Testata con uncino (G) (SU RICHIESTA)
Testata con uncino (G) (SU RICHIESTA)
3
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Portata alla coppia kg
Modello Codice Articolo Passo 1000 mm Passo 1500 mm Passo 2000 mm Lunghezza mm Larghezza esterna B mm * Peso alla coppia kg
M120F/600/1000MM122SA.60.10350003500035000100060067
M120F/600/1500MM122SA.60.15350003500035000150060094
M120F/600/2000MM122SA.60.20 2300035000350002000600120
M120F/600/2500MM122SA.60.251600025000350002500600147
M120F/600/3000MM122SA.60.301180015000230003000600173
M120F/600/3500MM122SA.60.35980011700163003500600200
M120F/600/4000MM122SA.60.4080009700130004000600227
M120F/600/4500MM122SA.60.456900800098004500600253
M120F/600/5000MM122SA.60.50 5900680082005000600280

* Con applicazione testata con uncino (G) la larghezza esterna (B) è 630mm

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto.
