rampe di carico
M120S-R

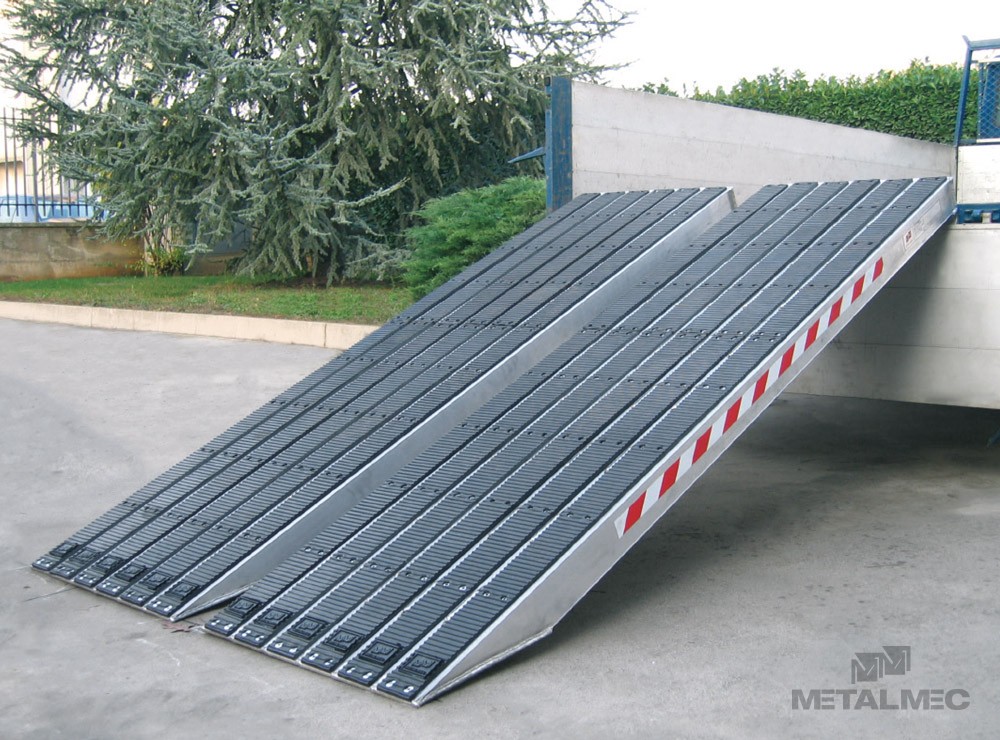

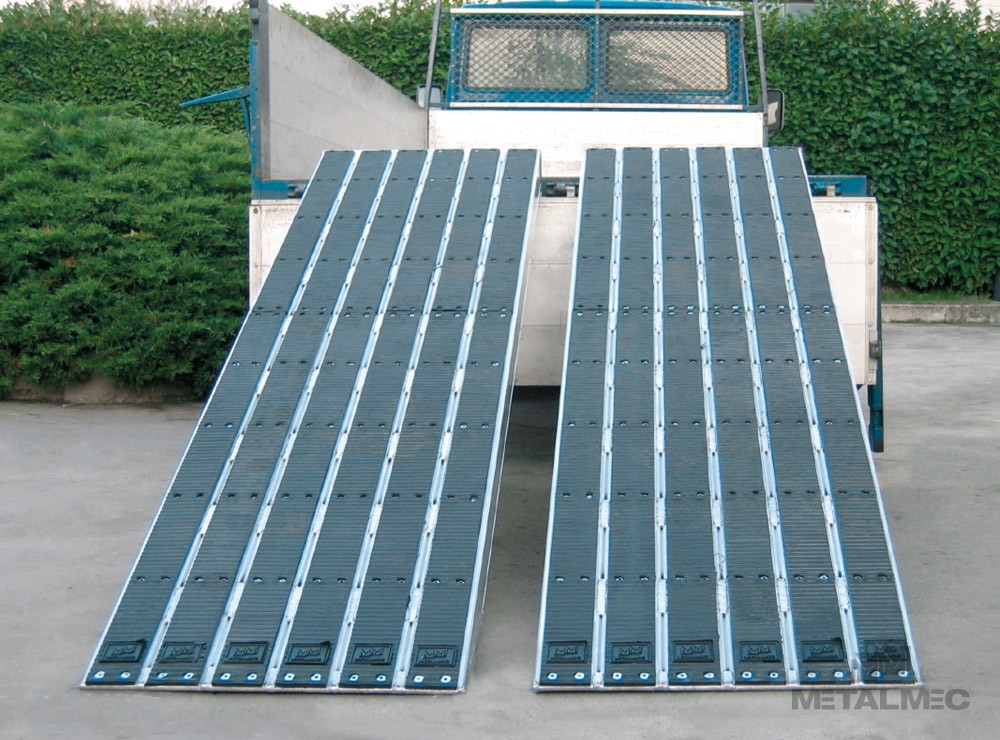

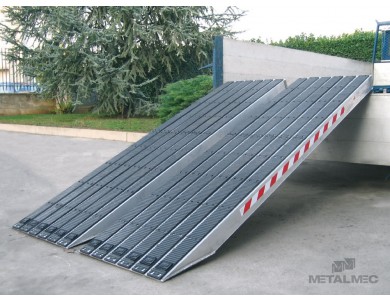

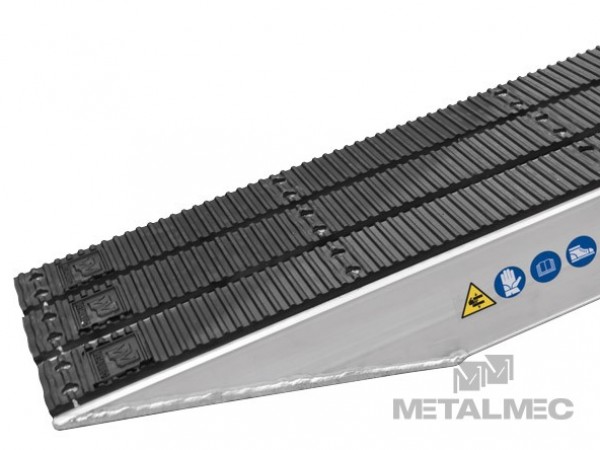

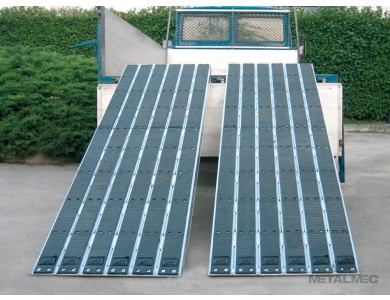

Il profilo di alluminio estruso utilizzato nella produzione di questa gamma di rampe permette di movimentare mezzi fino a 26 ton. In particolare le rampe della serie M120S-AL grazie al rivestimento in lamiera mandorlata sono particolarmente adatte alla movimentazione di mezzi con ruote in gomma piena o mezzi con cingoli in gomma. Le rampe della serie M120S-R grazie al rivestimento in gomma vulcanizzata si prestano ottimamente alla movimentazione di rulli compattatori e mezzi con cingoli in acciaio. I rivestimenti, se usurati, possono essere autonomamente sostituiti in quanto fissati alle rampe con delle viti e sono fornibili su richiesta. Disponibili in varie larghezze e con diversi tipi di testate.
La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio.
Settori d'interesse:
Tipi di Testata
| Portata alla coppia kg | |||||||
|---|---|---|---|---|---|---|---|

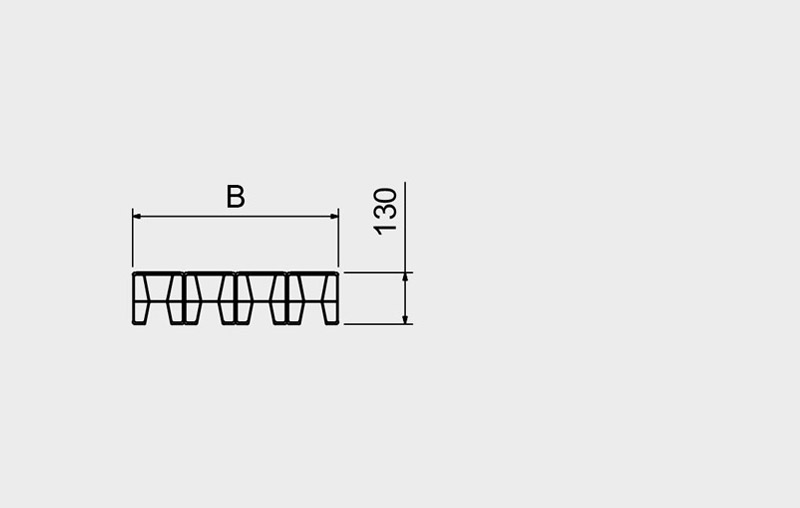

| Modello | Codice Articolo | Passo 1500 mm | Passo 1750 mm | Passo 2000 mm | Lunghezza mm | Larghezza esterna B mm | Peso alla coppia kg |
| M120S/3/20 R | MM121SL.36.20 | 13200 | 13200 | 13200 | 2000 | 360 | 98 |
| M120S/3/25 R | MM121SL.36.25 | 13200 | 13200 | 13200 | 2500 | 360 | 122 |
| M120S/3/30 R | MM121SL.36.30 | 9574 | 11489 | 13200 | 3000 | 360 | 146 |
| M120S/3/35 R | MM121SL.36.35 | 7181 | 8207 | 9574 | 3500 | 360 | 169 |
| M120S/3/40 R | MM121SL.36.40 | 5744 | 6383 | 7181 | 4000 | 360 | 193 |
| M120S/3/45 R | MM121SL.36.45 | 4787 | 5222 | 5744 | 4500 | 360 | 217 |
| M120S/3/50 R | MM121SL.36.50 | 4103 | 4419 | 4787 | 5000 | 360 | 240 |
| M120S/3/55 R | MM121SL.36.55 | 3590 | 3829 | 4103 | 5500 | 360 | 264 |
| M120S/4/20 R | MM121SL.48.20 | 17500 | 17500 | 17500 | 2000 | 480 | 131 |
| M120S/4/25 R | MM121SL.48.25 | 17500 | 17500 | 17500 | 2500 | 480 | 162 |
| M120S/4/30 R | MM121SL.48.30 | 12766 | 15319 | 17500 | 3000 | 480 | 194 |
| M120S/4/35 R | MM121SL.48.35 | 9574 | 10942 | 12766 | 3500 | 480 | 226 |
| M120S/4/40 R | MM121SL.48.40 | 7659 | 8511 | 9574 | 4000 | 480 | 257 |
| M120S/4/45 R | MM121SL.48.45 | 6383 | 6963 | 7659 | 4500 | 480 | 289 |
| M120S/4/50 R | MM121SL.48.50 | 5471 | 5892 | 6383 | 5000 | 480 | 320 |
| M120S/4/55 R | MM121SL.48.55 | 4787 | 5106 | 5471 | 5500 | 480 | 352 |
| M120S/5/20 R | MM121SL.60.20 | 21700 | 21700 | 21700 | 2000 | 600 | 163 |
| M120S/5/25 R | MM121SL.60.25 | 21700 | 21700 | 21700 | 2500 | 600 | 203 |
| M120S/5/30 R | MM121SL.60.30 | 15958 | 19149 | 21700 | 3000 | 600 | 243 |
| M120S/5/35 R | MM121SL.60.35 | 11968 | 13678 | 15958 | 3500 | 600 | 282 |
| M120S/5/40 R | MM121SL.60.40 | 9574 | 10638 | 11968 | 4000 | 600 | 321 |
| M120S/5/45 R | MM121SL.60.45 | 7979 | 8704 | 9574 | 4500 | 600 | 361 |
| M120S/5/50 R | MM121SL.60.50 | 6839 | 7365 | 7979 | 5000 | 600 | 400 |
| M120S/5/55 R | MM121SL.60.55 | 5984 | 6383 | 6839 | 5500 | 600 | 440 |
| M120S/6/20 R | MM121SL.72.20 | 26300 | 26300 | 26300 | 2000 | 720 | 196 |
| M120S/6/25 R | MM121SL.72.25 | 26300 | 26300 | 26300 | 2500 | 720 | 244 |
| M120S/6/30 R | MM121SL.72.30 | 19149 | 22979 | 26300 | 3000 | 720 | 291 |
| M120S/6/35 R | MM121SL.72.35 | 14362 | 16414 | 19149 | 3500 | 720 | 339 |
| M120S/6/40 R | MM121SL.72.40 | 11489 | 12766 | 14362 | 4000 | 720 | 385 |
| M120S/6/45 R | MM121SL.72.45 | 9574 | 10445 | 11489 | 4500 | 720 | 433 |
| M120S/6/50 R | MM121SL.72.50 | 8207 | 8838 | 9574 | 5000 | 720 | 480 |
| M120S/6/55 R | MM121SL.72.55 | 7181 | 7659 | 8207 | 5500 | 720 | 528 |
Sistemi di ancoraggio
La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

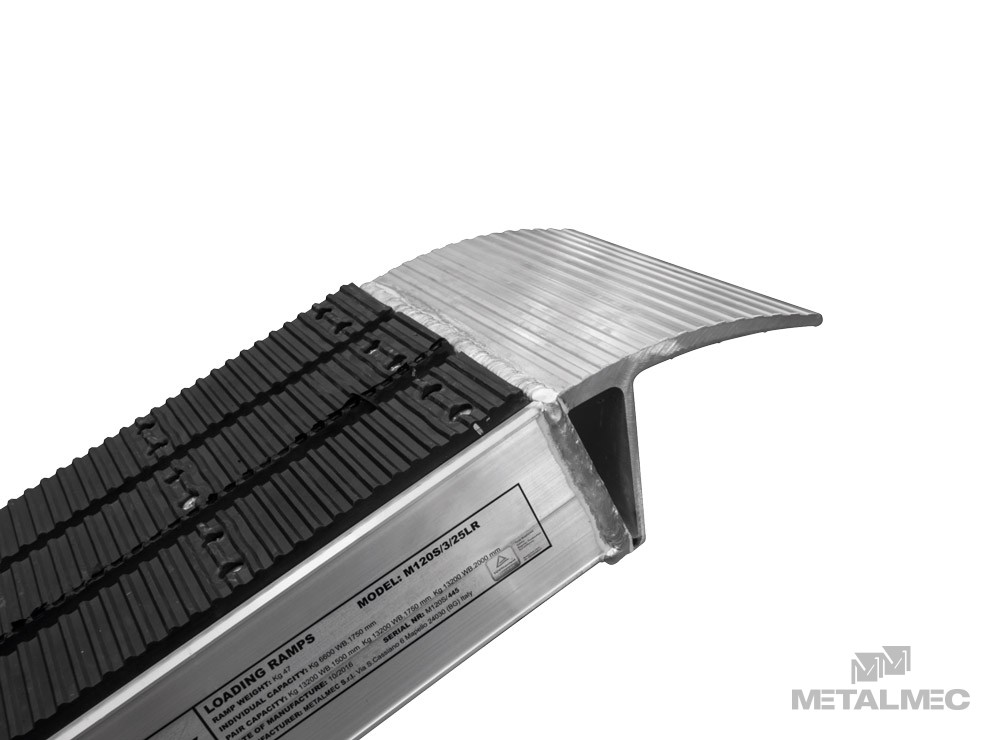

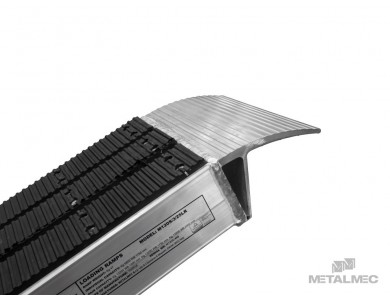

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.
Sistemi di movimentazione
il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
