M130F

rampe di carico

M130F

Portata alla coppia fino a: 58.000 KG

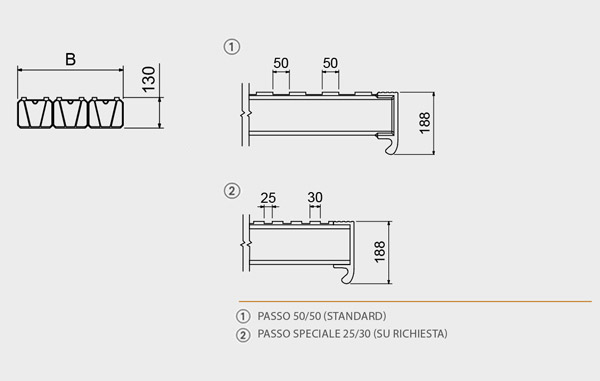

Per esaudire le necessità di chi deve movimentare mezzi con elevatissimi carichi in completa sicurezza, è stata progettata questa gamma di prodotti che unitamente ai profili utilizzati ed alle lavorazioni meccaniche implementate nel processo produttivo garantiscono prestazioni eccezionali. La gamma viene proposta con fresatura a passo standard pari a 50/50 mm ed è particolarmente adatta per movimentare pesanti mezzi con cingoli in acciaio. Su richiesta è possibile fornire il prodotto con fresatura a passo corto pari a 25/30 mm nel caso si voglia movimentare pesanti mezzi con ruote in gomma piene. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio.

Settori d'interesse:

M130F

Tipi di Testata

1
Testata con appoggio (A) Standard
Testata con appoggio (A) Standard
2
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Portata alla coppia kg
Modello Codice Articolo Passo 1000 mm Passo 1500 mm Passo 2000 mm Lunghezza mm Larghezza esterna B mm Peso alla coppia kg
M130F/450/1000MM130SA.45.10500005000050000100046564
M130F/450/1500MM130SA.45.15400004000040000150046591
M130F/450/2000MM130SA.45.202700040000400002000465117
M130F/450/2500MM130SA.45.251700023000340002500465144
M130F/450/3000MM130SA.45.301330017500262003000465170
M130F/450/3500MM130SA.45.351070013100180003500465197
M130F/450/4000MM130SA.45.40880010300140004000465224
M130F/450/4500MM130SA.45.4574008500105004500465250
M130F/450/5000MM130SA.45.506500740085005000465277
M130F/600/1000MM130SA.60.10580005800058000100061585
M130F/600/1500MM130SA.60.154650050000500001500615121
M130F/600/2000MM130SA.60.203700045000500002000615156
M130F/600/2500MM130SA.60.252700034000480002500615192
M130F/600/3000MM130SA.60.301950025000360003000615227
M130F/600/3500MM130SA.60.351580019000261003500615263
M130F/600/4000MM130SA.60.401310015600190004000615298
M130F/600/4500MM130SA.60.451000011000120004500615334
M130F/600/5000MM130SA.60.5085009500105005000615370

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
