rampe di accesso tipo cuneo
SHL

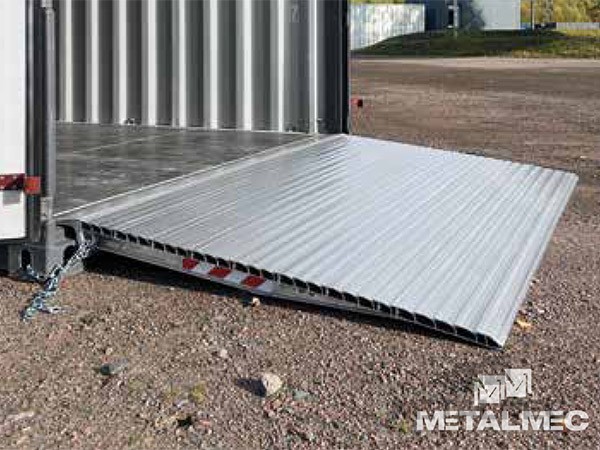

La gamma SHL, realizzata in lunghezza 1,5mt e larghezza 2,2mt, è stata appositamente studiata per consentire il superamento di dislivelli da 100 a 300mm,
come i container, garantendo la massima sicurezza di transito dei mezzi, grazie alla sua ampiezza. I modelli SHL1 e SHL2 sono caratterizzati da uno speciale piano di calpestio antiscivolo, certificato R13, e risultano idonei al carico di carrelli manuali, transpallet manuali ed elettrici. Il modello SHL8, costituito da profili ad elevata resistenza, è stato progettato per consentire il carico di mezzi più pesanti, quali carrelli elevatori o macchine operatrici con ruote o cingoli in gomma.
Tutti i modelli sono dotati di testata standard per l’appoggio al piano di carico.
La gamma è disponibile solo senza bordi.
Settori d'interesse:
| Portata alla coppia kg | |||||||
|---|---|---|---|---|---|---|---|

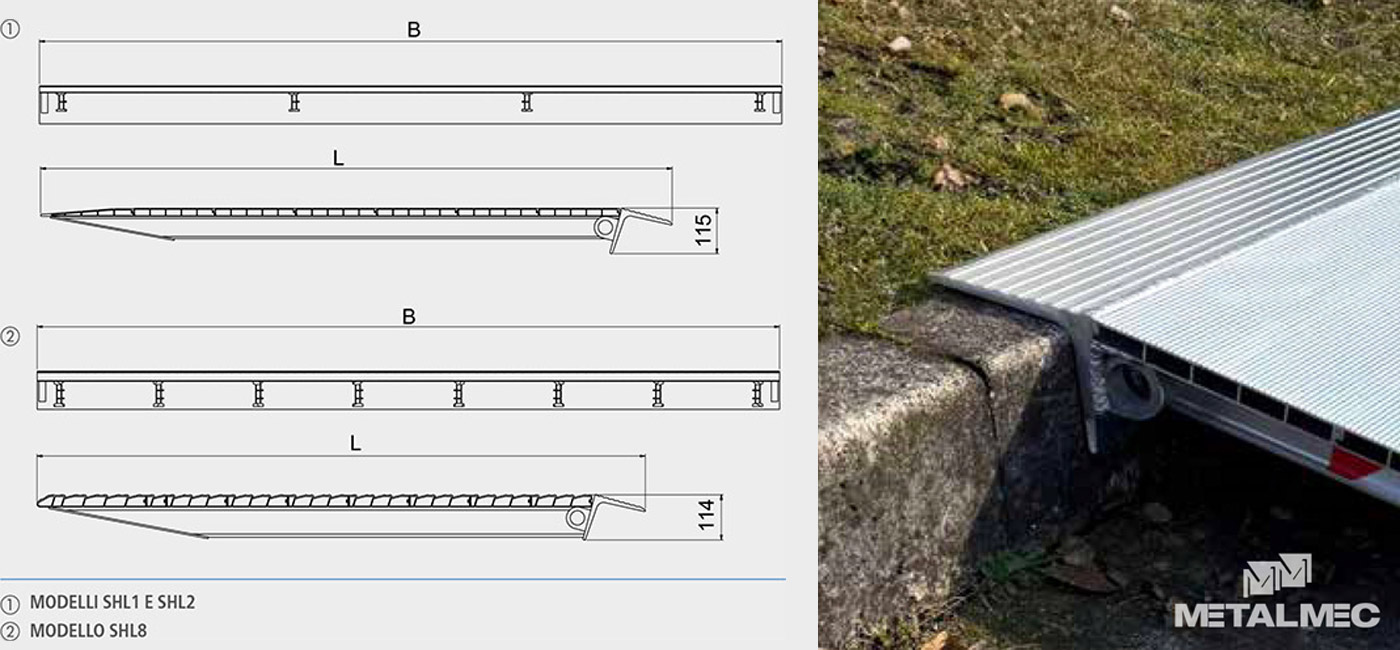

| Modello | Codice Articolo | Passo 1000 mm | Passo 1500 mm | Lunghezza L mm | Larghezza esterna B mm | Dislivello superabile min/max | Peso kg |
| SHL1/100 | MM530SL.0100 | 1000 | - | 1562 | 2200 | 100 / 119 | 57 |
| SHL1/120 | MM530SL.0120 | 1000 | - | 1562 | 2200 | 120 / 139 | 58 |
| SHL1/140 | MM530SL.0140 | 1000 | - | 1562 | 2200 | 140 / 159 | 58 |
| SHL1/160 | MM530SL.0160 | 1000 | - | 1561 | 2200 | 160 / 189 | 58 |
| SHL1/190 | MM530SL.0190 | 1000 | - | 1561 | 2200 | 190 / 219 | 58 |
| SHL1/220 | MM530SL.0220 | 1000 | - | 1561 | 2200 | 220 / 259 | 58 |
| SHL1/260 | MM530SL.0260 | 1000 | - | 1560 | 2200 | 260 / 300 | 58 |
| SHL2/100 | MM520SL.0100 | 2000 | - | 1562 | 2200 | 100 / 119 | 66 |
| SHL2/120 | MM520SL.0120 | 2000 | - | 1562 | 2200 | 120 / 139 | 66 |
| SHL2/140 | MM520SL.0140 | 2000 | - | 1562 | 2200 | 140 / 159 | 66 |
| SHL2/160 | MM520SL.0160 | 2000 | - | 1561 | 2200 | 160 / 189 | 66 |
| SHL2/190 | MM520SL.0190 | 2000 | - | 1561 | 2200 | 190 / 219 | 67 |
| SHL2/220 | MM520SL.0220 | 2000 | - | 1561 | 2200 | 220 / 259 | 67 |
| SHL2/260 | MM520SL.0260 | 2000 | - | 1560 | 2200 | 260 / 300 | 67 |
| SHL8/140 | MM510SL.0140 | - | 8000 | 1503 | 2200 | 140 / 159 | 88 |
| SHL8/160 | MM510SL.0160 | - | 8000 | 1503 | 2200 | 160 / 179 | 89 |
| SHL8/180 | MM510SL.0180 | - | 8000 | 1503 | 2200 | 180 / 99 | 89 |
| SHL8/200 | MM510SL.0200 | - | 8000 | 1503 | 2200 | 200 / 219 | 89 |
| SHL8/220 | MM510SL.0220 | - | 8000 | 1503 | 2200 | 220 / 239 | 90 |
| SHL8/240 | MM510SL.0240 | - | 8000 | 1503 | 2200 | 240 / 269 | 90 |
| SHL8/270 | MM510SL.0270 | - | 8000 | 1503 | 2200 | 270 / 300 | 90 |
Sistemi di ancoraggio
La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.
Sistemi di movimentazione
il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a pedana. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a pedana.
